逆極性K2.92mm 女性ステンレス鋼RF同軸接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 性別: | ジャック | 製品名: | 2.92mm,Kタイプ,SMK |
|---|---|---|---|
| 敷き布団: | 不動態化される | 隔熱器: | PTFE |
| 身体スタイル: | ストレート | 材料: | ステンレス鋼 |
| 色: | 金色 | 頻度: | DC ~40GHz |
| ハイライト: | 女性用K2.92mm RFコアシアルコネクタ,ステンレス鋼のRFコアシアルコネクタ,逆極性RFコアシアルコネクタ |
||

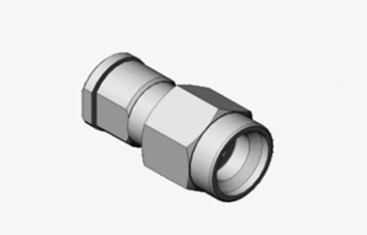

逆極性K2.92mm 女性ステンレス鋼RF同軸接続器
高精度50Ohm同軸2.92mm (女性) コンネクタは,一般用途 RFおよびマイクロ波アプリケーションのために設計されています.これらの高性能コネクタは,幅広い試験および測定環境に適しています.耐久性のあるステンレス鋼から作られ,これらのコネクタは繰り返し使用に耐えることができます.低損失のプラスチック中心電導体のサポート.
K型 (2.92mm,SMK) 毫米波接続器2.92mmコネクタとも呼ばれる.最も人気のあるメーター波コネクタの一つです.幅広い周波数帯は40GHzまでです.SMAと3.5mmコネクタとペアすることができます.
このK型 (2.92mm,SMK) コンネクタはサイズが小さく重量も軽く,接続も非常に信頼性がある.

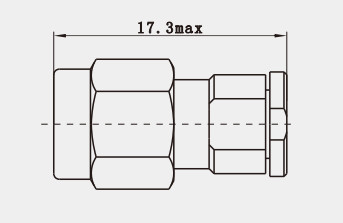

輪郭図
仕様:
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 250VRMS* | |
| ダイレクトリック 電圧抵抗 | 750VRMS* | |
| 断熱抵抗 | ≥ 5000 MΩ | |
| 中心抵抗 | 外導体 | ≤2.0mΩ |
| 中央導体 | ≤3.0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | S-P ブロンズ 金属 |
| 女性 | ベリリウムブロンズ,金製 | |
| 弾性接触 | ベリリウムブロンズ | 黄金製 |
| シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
| 隔熱器 | ガラスのシンタリング/PTFE/PEI | |
| 温度 | -55°C ~ +125°C | |
特徴:
1優れた電気性能: 46GHz以下では,これらのコネクタは優れた電気性能を示し,特に18GHz以下では,その性能がSMAコネクタを上回ります.
2機械的および電気的互換性:これらのコネクタは,機械的および電気的性能の両方において,既存のSMAおよびAPC-3.5コネクタと互換性があります.様々なシステムでの使用を容易にする.
3信頼性の高い組立プロセス:K型2.92mm逆極性RF同軸コネクタの組立技術は,完全な組立ツールによってサポートされるSMAコネクタと類似しています.これは,組立の精度を保証し,組立プロセスを容易にする.
適用:
1航空宇宙:これらのコネクタは,高周波ブロードバンド機能と優れた電気性能により,航空宇宙業界で広く使用されています.極端な環境でも安定して信頼性の高い信号伝送を保証する.
2レーダーシステム:レーダーシステムでは,さまざまなセンサーとアンテナを接続するために利用され,正確な信号伝達と受信を保証します.レーダーシステムの性能には,高周波の動作と低い挿入損失が不可欠です..
3衛星通信:K型2.92mm逆極性RF同軸接続器は,衛星通信において重要な役割を果たします.長期的に安定した通信リンクを確保するために,地上ステーションと衛星を接続する.
他の2.92mm 男性 女性 RFコネクタ:
|
部分番号
|
記述
|
|
K-KFD14
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD75G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD8
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD9G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
1.
2.
3.
4.
注記:
10,000種類以上ありますRFアダプター,あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してくださいほら.
