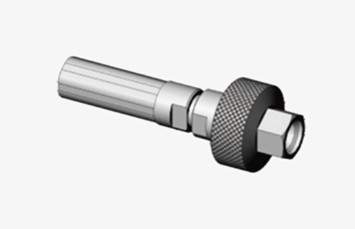

2MF542Aケーブル 通常の塩噴霧用の男性ステンレス鋼RFコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 材料: | ステンレス鋼 | 性別: | 男性 |
|---|---|---|---|
| 製品名: | 2.92mm,Kタイプ,SMK | キーワード: | 直線接続器 |
| ポイント: | ミリメートル波のコネクター | 敷き布団: | 不動態化される |
| 適用する: | RF | 隔熱器: | PTFE |
| ハイライト: | MF542A ケーブルRF接続器,2.92mmK 男性RFコネクタ,通常の塩噴射RFコネクタ |
||
2MF542Aケーブル 通常の塩噴霧用の男性ステンレス鋼RFコネクタ
2.92型コネクタとしても知られるK型は,広く使用されているミリメートル波コネクタシリーズである.周波数帯は最大40GHzで,SMAと3.3で互換的に使用することができる.5シリーズ製品,空気インターフェイスを採用.その小さなサイズ,軽量,高周波使用,信頼性の高い接続により,さまざまなアプリケーションで人気のある選択です.

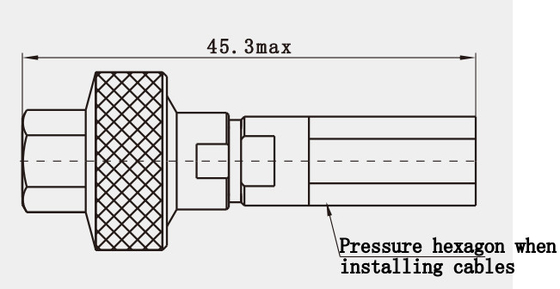

概要 図面:
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50 Ω |
| 周波数範囲 | DC - 40 GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
| 静止電波比 VSWR |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング | 銅,金で覆われた ステンレス鋼,受動 |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
他の2.92mm 男性 女性 RFコネクタ
|
部分番号
|
記述
|
|
K-KFD29
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD87G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD42
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD61G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
1.
2.
3.
4.
特徴:
1構造特性:K2.92型コネクタの外導体の外径は2.92mmであり,内導体の直径は1.27mmで,特徴的なインピーダンスは50Ωである.細かいサイズ軽量な設計と 簡単に設置できるので 便利です
2材料特性:K 2.92型コネクタのハウジングは,通常,金塗装のステンレススチールまたは銅ででき,良い耐腐蝕性および耐磨性を提供します.内導体は,金塗装されたベリリウム銅で作られています.電気性能と機械的な強度が良いことを保証します
適用:
1試験器具:K 2.92型コネクタは,ネットワーク分析器具やスペクトル分析器具などの様々な高精度試験器具の不可欠な部品です.精密な接続と信号伝送を提供します試験結果の正確性と信頼性を保証する.
2通信分野:ワイヤレス通信ベースステーションやマイクロ波通信機器などの通信分野では,K 2.92型コネクタも広く使用されています.高周波帯域と優れた伝送性能により,近代通信技術のニーズを満たすことができますコミュニケーションの質と効率を向上させる
3応用分野:K 2.92型コネクタは,航空宇宙および他の分野,特にレーダー工学,電子対策,衛星通信,高精度と信頼性を要求する試験器具.
