K 男性2.92mmシリーズステンレス鋼2穴フレンズ RFコアシアルコネクター
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 材料: | ステンレス鋼 | 性別: | 男性 |
|---|---|---|---|
| 製品名: | 2.92mm,Kタイプ,SMK | 主要特点: | 2つの穴はコネクター パネルのフランジを付けたようになる |
| タイプ: | ミリ波コネクタ | 敷き布団: | ニッケル付 |
| 適用する: | コンピュータ/LAN | 隔熱器: | PTFE |
| ハイライト: | 2.92mmシリーズ RFコアシアルコネクタ,2穴のフランジ RFコアシアルコネクタ,2.92mmシリーズ ステンレス鋼同軸接続器 |
||

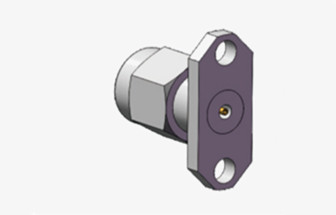

K 男性2.92mmシリーズステンレス鋼2穴フレンズ RFコアシアルコネクター
2.92型とも呼ばれるK型コネクタは,幅広く使用されているミリ波コネクタシリーズで,最大40GHzの周波数をサポートする. SMAと3GHzで互換的に使用することができます.5シリーズ製品で,空気インターフェースを備えていますこのコネクタは,コンパクトなサイズ,軽量な設計,高周波性能,信頼性の高い接続能力で特徴付けられています.

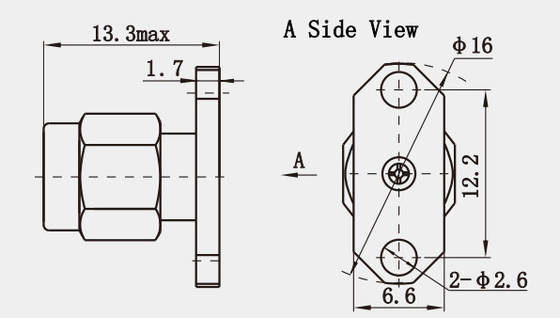

K 男性2.92mmシリーズステンレス鋼2穴フレンズRF同軸コネクタの概要図
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50 Ω |
| 周波数範囲 | DC - 40 GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
| 静止電波比 VSWR |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| ボディ/シェル/ハウジング | 銅,金で覆われた ステンレス鋼,受動 |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
他の2.92mm 男性 女性 RFコネクタ
|
部分番号
|
記述
|
|
K-KFD3
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD42
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD62G
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD9G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
1.
2.
3.
4.
特徴:
1高周波帯域:K 2.92型コネクタは,全8mm周波数帯をカバーする46GHzまでの周波数で動作することができ,ミリメートル波装置およびシステムに広く使用されます.
2機械的互換性:K 2.92型コネクタは,SMAと3.5mmシリーズコネクタと機械的に互換性があります.他のタイプのコネクタと交換可能な使用を可能にし,良好な伝送性能と試験精度を維持する..
3構造特性:K2.92型コネクタの外導体の外径は2.92mmであり,内導体の直径は1.27mmで,特徴的なインピーダンスは50Ωである.細かいサイズ軽量な設計と 簡単に設置できるので 便利です
適用:
1航空宇宙分野:K 2.92型コネクタは,衛星通信およびナビゲーションシステムなどの航空宇宙機器でも重要な役割を果たします.高周波帯域と優れた電気性能により 複雑な航空宇宙環境に適応できる安定した信号伝送を保証する.
2試験器具:K 2.92型コネクタは,ネットワーク分析器具やスペクトル分析器具などの様々な高精度試験器具の不可欠な部品です.精密な接続と信号伝送を提供します試験結果の正確性と信頼性を保証する.
