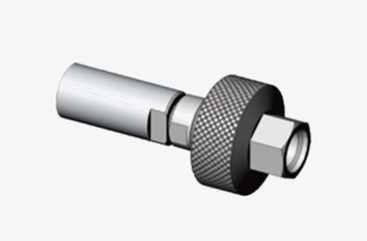

MF540Aケーブルプラグ用のK2.92mm 男性ステンレス鋼RFコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 身体スタイル: | ストレート | 製品名: | 2.92mm,Kタイプ,SMK |
|---|---|---|---|
| 敷き布団: | 不動態化される | 隔熱器: | PTFE |
| 性別: | 男性 | 材料: | ステンレス鋼 |
| 色: | 金色 | 耐久性: | 500 サイクル |
| ハイライト: | 男性のステンレス鋼のRFコネクタ,K2.92mm 男性RFコネクタ,MF540Aケーブルプラグ RFコネクタ |
||
MF540Aケーブルプラグ用のK2.92mm 男性ステンレス鋼RFコネクタ
K型 (2.92mm,SMK) コンネクタサイズが小さく重量も軽く,接続も非常に信頼性がある.
これはK型 (2.92mm,SMK) 毫米波接続器2.92mmコネクタとも呼ばれる.最も人気のあるメーター波コネクタの一つです.幅広い周波数帯は40GHzまでです.SMAと3.5mmコネクタとペアすることができます.
これらの高精度50Ohm同軸2.92mm (女性) コンネクタは,一般用途のRFおよびマイクロ波アプリケーションのために設計されています.それらは,様々な試験および測定シナリオで広く使用されています.携帯電話から衛星通信耐久性のあるステンレス鋼から作られ,この高性能接続器は繰り返し使用に耐えられるように設計されています.彼らは空気介電器と低損失のプラスチック中心電導体のサポートを備えています.
輪郭図
仕様2.92mm 50Ohm ステンレス鋼直射RFコアシアルコネクタ 女性
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 250VRMS* | |
| ダイレクトリック 電圧抵抗 | 750VRMS* | |
| 断熱抵抗 | ≥ 5000 MΩ | |
| 中心抵抗 | 外導体 | ≤2.0mΩ |
| 中央導体 | ≤3.0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | S-P ブロンズ 金属 |
| 女性 | ベリリウムブロンズ,金製 | |
| 弾性接触 | ベリリウムブロンズ | 黄金製 |
| シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
| 隔熱器 | ガラスのシンタリング/PTFE/PEI | |
| 温度 | -55°C ~ +125°C | |
特徴:
1簡単に組み立てられる:K型コネクタの組み立て技術は,SMAコネクタの組み立て技術と類似しており,組み立てツールが揃っています.これは,接続器の精度を保証するだけでなく,組み立てプロセスを管理しやすくします.
2費用対効果: APC-3 などの他の高性能接続器と比較すると5K型コネクタの価格が安く,コストが削減されます.
3構造特性:K型コネクタの内導体の外径は2.92mmで,特徴的なインピーダンスは50Ωで,接続メカニズムは1/4~36UNS-2インチスレッドである.この構造の特徴は 優れた電気接続性に貢献します.
アップ適用:
1計測装置及び試験:K型コネクタは,試験及び測定機器における精密信号接続及び伝送の不可欠な部分である.ネットワーク分析機,スペクトル分析機,接続器の性能が試験結果に直接影響する他の高精度試験装置.
2医療機器:MRI機器などの医療画像機器では,K型コネクタは,明確な画像品質と正確な診断に必要な高周波信号を送信します.低損失の特徴は,信号の整合性を保つために不可欠です.
3科学研究:K型コネクタは,様々な高周波試験装置と機器を接続することで,科学研究室で正確な実験とデータ収集を容易にする.
他の2.92mm 男性 女性 RFコネクタ:
|
部分番号
|
記述
|
|
K-KFD4
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD28G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD8
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD9G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
1.
2.
3.
4.
注記:
10,000種類以上ありますRFアダプター,あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してくださいほら.
