MF540Aケーブルのための直線K2.92mm男性ステンレス鋼RFコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 身体スタイル: | ストレート | 製品名: | 2.92mm,Kタイプ,SMK |
|---|---|---|---|
| 敷き布団: | 不動態化される | 隔熱器: | PTFE |
| 性別: | 男性 | 材料: | ステンレス鋼 |
| 色: | ニッケル付 | 耐久性: | 500 サイクル |
| ハイライト: | MF540AケーブルSS RFコネクタ,男性のステンレス鋼のRFコネクタ,ストレート 2.92mm 男性 RF コネクタ |
||

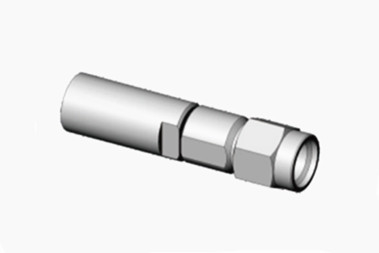

MF540Aケーブルのための直線K2.92mm男性ステンレス鋼RFコネクタ
K型 (2.92mm,SMK) コンネクタサイズが小さく重量も軽く,接続も非常に信頼性がある.
これはK型 (2.92mm,SMK) 毫米波接続器2.92mmコネクタとも呼ばれる.最も人気のあるメーター波コネクタの一つです.幅広い周波数帯は40GHzまでです.SMAと3.5mmコネクタとペアすることができます.
2.92mm (女性) インターフェースの高精度50オム同軸コネクターは,汎用的なRFおよびマイクロ波アプリケーションに対応します.これらのプレミアムコネクタは,テストと測定環境で広く展開されています携帯電話インフラストラクチャから 衛星通信まで 設備のシネージとケーブル接続を最適化します長寿を約束します 頻繁に操作しても設計では,低損失のプラスチックの中央電導体のサポートの隣に空気介電器を組み込み,信号の整合性と耐久性を高めます.

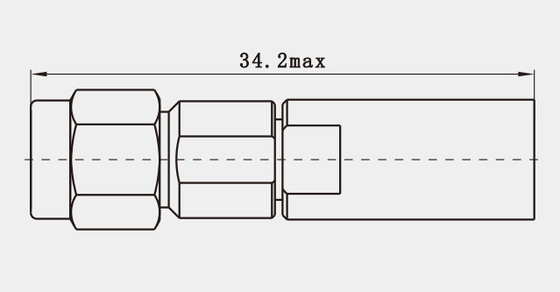

概要 図面MF540Aケーブルのための直線K2.92mm男性ステンレス鋼RFコネクタわかった
仕様2.92mm 50Ohm ステンレス鋼直射RFコアシアルコネクタ 女性
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 250VRMS* | |
| ダイレクトリック 電圧抵抗 | 750VRMS* | |
| 断熱抵抗 | ≥ 5000 MΩ | |
| 中心抵抗 | 外導体 | ≤2.0mΩ |
| 中央導体 | ≤3.0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | S-P ブロンズ 金属 |
| 女性 | ベリリウムブロンズ,金製 | |
| 弾性接触 | ベリリウムブロンズ | 黄金製 |
| シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
| 隔熱器 | ガラスのシンタリング/PTFE/PEI | |
| 温度 | -55°C ~ +125°C | |
特徴:
1優れた電気性能: 40GHz以下の周波数で優れた電気性能を示します.特に18GHz以下で優れているが,その性能がSMAコネクタの性能を上回る場合.
2良好な互換性:K型コネクタは,既存のSMAおよびAPC-3.5コネクタと電気的および機械的に互換性があり,異なるシステム間の相互運用を容易にする.
適用するほら
1電気通信:高周波での優れた電気性能により,K型コネクタは,モバイル通信基地局,衛星通信システム,ワイヤレス通信機器低損失と安定した信号伝送を保証します.
2レーダーシステム:レーダーシステムでは,K型コネクタが送信機,受信機,アンテナをリンクして信号を送信します.このコネクターの高い信頼性と優れた電気性能は,レーダーアプリケーションにおける信号の完整性と精度を維持するために不可欠です.
3航空宇宙機器:航空宇宙産業は,航空機,衛星,通信・制御システムのための宇宙船,極端な環境で信頼性の高い動作を行う必要がある.
他の2.92mm 男性 女性 RFコネクタ:
|
部分番号
|
記述
|
|
K-KFD4
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD28G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD8
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD9G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
1.
2.
3.
4.
注記:
10,000種類以上ありますRFアダプター,あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してくださいほら.
