2.92mm 男性用ステンレス鋼直線RFコネクタ CXN3507/MF363Aケーブル
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 材料: | 真鍮/ステンレス鋼 | 性別: | 男性 |
|---|---|---|---|
| 製品名: | 2.92mm,Kタイプ,SMK | キーワード: | ストレートコネクター |
| ポイント: | ミリ波コネクタ | 敷き布団: | 金/ニッケル付 |
| 適用する: | RF | 隔熱器: | PTFE |
| ハイライト: | 2.92mm 男性RFコネクタ,CXN3507/MF363AケーブルRFコネクタ,ステンレス鋼の直線RFコネクター |
||

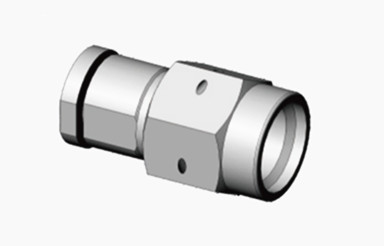

2.92mm 男性用ステンレス鋼直線RFコネクタ CXN3507/MF363Aケーブル
K型 (2.92mm,SMK) 毫米波接続器2.92mmコネクタとも呼ばれる.最も人気のあるメーター波コネクタの一つです.幅広い周波数帯は40GHzまでです.SMAと3.5mmコネクタとペアすることができます.
このK型 (2.92mm,SMK) コンネクタはサイズが小さく重量も軽く,接続も非常に信頼性がある.
2.92mm (Female) インターフェースの高精度50Ohm同軸接続は,一般用途RFおよびマイクロ波アプリケーションのために設計されています.これらの高性能コネクタは,試験および測定環境で広く使用されています.耐久性のあるステンレス鋼で作られていて,これらのコネクタは繰り返し使用に耐えるように設計されています空気介電器と低負荷のプラスチック中心導体サポートを組み込みます

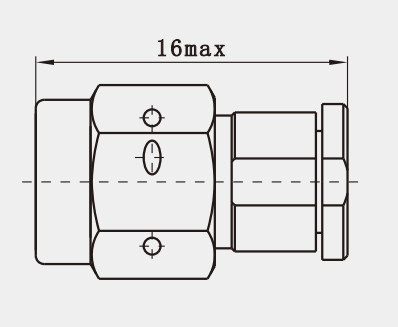

輪郭図 (mm):
仕様50Ohm 青銅 金色 2.92mm タイプK 女性 RF コアキシアルコネクタ ((mm):
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50 Ω |
| 周波数範囲 | DC - 40GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
| 静止電波比 VSWR |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング | 銅,金で覆われた ステンレス鋼,受動 |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
他の2.92mm 男性 女性 RFコネクタ:
|
部分番号
|
記述
|
|
K-KFD14
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD75G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD8
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD9G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
1.
2.
3.
4.
特徴:
1低VSWRと挿入損失: 2.92mmのコネクタは,空気型電圧伝送線の利点を取り入れることで,低電圧常動波比 (VSWR) と最小の挿入損失を示しています.信号伝送中に エネルギー損失を減らす信号の整合性を保ちます
2. コンパクトサイズ:3.5mm/SMAコネクタなどの他のタイプのRFコネクタと比較して,2.92mmコネクタは小さく,よりコンパクトです.その小型化 デザイン は,空間 の 制限 を 抱く 場所 で 使える よう に し て い ます携帯試験機器や高密度回路板などです
3. 良い互換性: 2.92mmコネクタの設計は,SMAと3.5mmコネクタとの互換性を考慮している.両者の間にはいくつかの違いがあるが,特定の状況下で相互接続できるエンジニアの柔軟性を高める.
適用:
1ネットワーク分析機,スペクトラム分析機,信号生成機などの機器では,92mmのコネクターは,試験ポートと試験中のデバイスの間の接続を容易にする.精度と安定性は測定結果の精度を向上させる.
2医療機器: 磁気共鳴画像 (MRI) や超音波装置などの一部の先進医療機器では,2.92mmコネクターがRFコイル,センサー,電子機器医療機器の安定性と信頼性を保証します
3科学研究:物理,化学,材料科学の研究実験では,2.92mmコネクタが実験装置と室を接続します.その 高 精度 と 信頼性 は,研究 者 たち が 実験 の 精確 な データ を 得 られる よう に 助け て い ます.
4消費者電子機器では直接一般的ではありませんが,高品質の信号伝送を保証するために,一部の高級オーディオ機器とプロの写真機器に92mmコネクタまたは類似の高性能コネクタが含まれる..
