CXN3506/MF108Aケーブルプラグ用のブラス/SS右角男性RFコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| タイプ: | 2.92mm,Kタイプ,SMK | キーワード: | 右角接続器 |
|---|---|---|---|
| ポイント: | ミリ波コネクタ | 敷き布団: | 黄金塗装 |
| 適用する: | RF/Satcom | 隔熱器: | PTFE |
| インピーダンス: | 50オム | 性別: | 男性 |
| ハイライト: | CXN3506 ブラス RF コネクタ,MF108Aケーブルプラグ RFコネクタ,右角 男性 RF コネクタ |
||

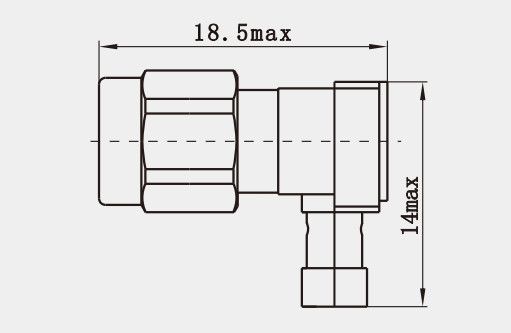

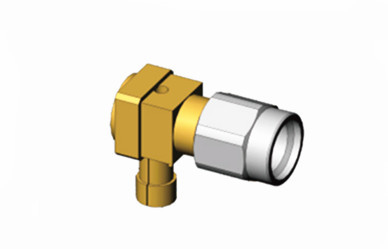

CXN3506/MF108Aケーブルプラグ用の銅/SS 右角男性RFコネクタ
2.92型コネクタとしても知られるK型は,周波数範囲が40GHzまでのミリメートル波コネクタで,広く使用されているシリーズである.5 シリーズ製品 交換可能性 空気インターフェースこのコネクタはコンパクトなサイズ,軽量な設計,高周波操作,信頼性の高い接続を誇っています.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50 Ω |
| 周波数範囲 | DC - 40 GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
| 静止電波比 VSWR |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング | 銅,金で覆われた ステンレス鋼,受動 |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
他の2.92mm 男性 女性 RFコネクタ
|
部分番号
|
記述
|
|
K-KFD21
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD87G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD42
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD61G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
1.
2.
3.
4.
特徴:
1. コンパクトサイズ:3.5mm/SMAコネクタなどの他のタイプのRFコネクタと比較して,2.92mmコネクタは小さく,よりコンパクトです.その小型化 デザイン は,空間 の 制限 を 抱く 場所 で 使える よう に し て い ます携帯試験機器や高密度回路板などです
2. 良い互換性: 2.92mmコネクタの設計は,SMAと3.5mmコネクタとの互換性を考慮している.両者の間にはいくつかの違いがあるが,特定の状況下で相互接続できるエンジニアの柔軟性を高める.
適用:
1ネットワーク分析機,スペクトラム分析機,信号生成機などの機器では,92mmのコネクターは,試験ポートと試験中のデバイスの間の接続を容易にする.精度と安定性は測定結果の精度を向上させる.
2医療機器: 磁気共鳴画像 (MRI) や超音波装置などの一部の先進医療機器では,2.92mmコネクターがRFコイル,センサー,電子機器医療機器の安定性と信頼性を保証します
3科学研究:物理,化学,材料科学の研究実験では,2.92mmコネクタが実験装置と室を接続します.その 高 精度 と 信頼性 は,研究 者 たち が 実験 の 精確 な データ を 得 られる よう に 助け て い ます.
