K2.92 CXN3506/MF108Aケーブルプラグ用 男性ステンレス鋼男性RFコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 材料: | ステンレス鋼 | 性別: | 男性 |
|---|---|---|---|
| 製品名: | 2.92mm,Kタイプ,SMK | キーワード: | 直線接続器 |
| ポイント: | ミリメートル波のコネクター | 敷き布団: | 不動態化される |
| 適用する: | RF | 隔熱器: | PTFE |
| ハイライト: | K2.92 ステンレス鋼の男性RFコネクタ,CXN3506/MF108Aケーブルプラグ |
||

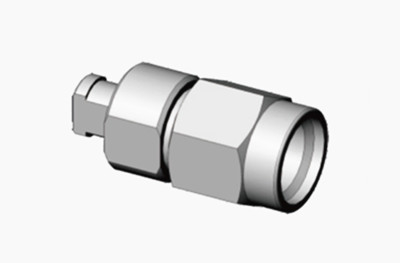

K2.92 CXN3506/MF108Aケーブルプラグ用のステンレス鋼の男性RFコネクタ
2.92型コネクタとしても知られるK型は,一般的に使用されるミリメートル波コネクタシリーズで,周波数帯は40GHzまで. SMAシリーズと3.5 シリーズ製品 空気インターフェースを通過このコネクタにはコンパクトなサイズ,軽量なデザイン,高周波使用,信頼性の高い接続機能があります.

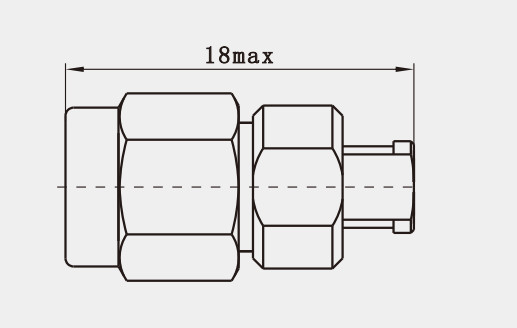

輪郭 図面:
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50 Ω |
| 周波数範囲 | DC - 40GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
| 静止電波比 VSWR |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング | 銅,金で覆われた ステンレス鋼,受動 |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
他の2.92mm 男性 女性 RFコネクタ
|
部分番号
|
記述
|
|
K-KFD29
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD87G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD42
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD61G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
1.
2.
3.
4.
特徴:
1高周波:2.92mmコアキシアルコネクタは40GHzまでの周波数で動作します.現代のRF技術の要求を満たす.
2低VSWRと挿入損失: 2.92mmのコネクタは,空気型電圧伝送線の利点を取り入れることで,低電圧常動波比 (VSWR) と最小の挿入損失を示しています.信号伝送中に エネルギー損失を減らす信号の整合性を保ちます
適用:
12.92 のステンレス スチール 電波周波数同軸コネクタには,様々な分野での幅広い応用があり,現代技術におけるその汎用性と重要性を示しています.応用分野は以下の通りです:
2通信:2.92mmコネクターは,無線通信,衛星通信,高速データ送信システムで広く使用されています.高周波性能により,5Gと6Gネットワークなどの新興技術に最適です.
3レーダーシステム:民間用レーダーシステムでは,アンテナ,トランシーバーモジュール,および他の必須部品を接続する上で,2.92mmコネクタが重要な役割を果たします.信頼性と低損失特性により,レーダーシステムの最適性能と精度が確保されます.
