K2.92 右角ブラス 女性用2穴フレンズRFコネクタ CXN3506/MF108Aケーブル用
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 材料: | 青銅 | 性別: | 女性 |
|---|---|---|---|
| 製品名: | 2.92mm,Kタイプ,SMK | キーワード: | 2つの穴はコネクター パネルのフランジを付けたようになる |
| ポイント: | ミリメートル波のコネクター | 敷き布団: | 不動態化される |
| 適用する: | RF | 隔熱器: | PTFE |
| ハイライト: | K2.92 2穴フレンズ RFコネクタ,CXN3506/MF108AケーブルRFコネクタ,右角銅製 女性RFコネクタ |
||

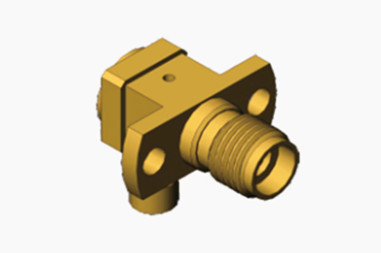

K2.92 CXN3506/MF108Aケーブル用の右角銅製女性2穴フレンズRFコネクタ
2.92型コネクタとしても知られるK型は,通常使用されるミリメートル波コネクタシリーズで,周波数は最大40GHzです. SMAシリーズと3.5 シリーズ製品と空気インターフェースを採用K型コネクタは,小さいサイズ,軽量,高い使用頻度,信頼性の高い接続が特徴です.

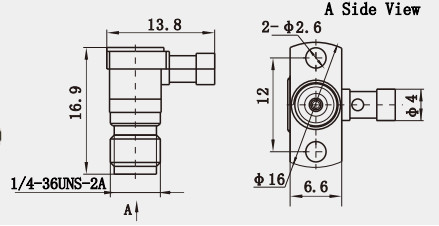

輪郭 図面:
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50 Ω |
| 周波数範囲 | DC - 40GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
| 静止電波比 VSWR |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング | 銅,金で覆われた ステンレス鋼,受動 |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
他の2.92mm 男性 女性 RFコネクタ
|
部分番号
|
記述
|
|
K-KFD29
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD87G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD42
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD61G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
1.
2.
3.
4.
特徴:
1電気特性:
- 特徴的なインピーダンスは50Ωで,様々なRFアプリケーションに適しています.
- 周波数帯は広く,DCから40GHzまであり,高周波アプリケーションのニーズを満たしています.
- 40GHzで1.15未満の低電圧静止波比 (VSWR) は,効率的な信号伝送を保証します.
2メカニカル特性:
- 高温耐性 -55°Cから165°Cまで耐える
- 低分離力と接触力 操作が簡単で信頼性の高い接続
- 耐久性があり 500回の使用に耐えられる
3互換性と互換性:
- SMA,3.5mmその他のコネクタと互換性があり,異なるシステム間の相互接続を容易にする.
- SMAと3.5mmのコネクタで互換的に接続でき,装置の汎用性と柔軟性を向上させる.
適用:
1試験器具:試験器具では,試験器具と試験器具を接続するためにK2.92コネクタを使用し,試験結果の正確性と信頼性を保証します.
2航空宇宙: K2.92コネクタは,航空機の電子機器を接続するために広く使用され,機器の正常な動作と安全性を保証します.
3ワイヤレス通信:高周波帯域と低挿入損失特性により,K2.92コネクターは,送信機と受信機を接続するためにワイヤレス通信システムで使用されます.信号伝送効率の向上.
