CXN3506/MF108A用ケーブルプラチング用 ストレートフェミックスステンレスステールRFコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 身体スタイル: | ストレート | 製品名: | 2.92mm,Kタイプ,SMK |
|---|---|---|---|
| 敷き布団: | 不動態化される | 隔熱器: | PTFE |
| 性別: | 女性 | 材料: | ステンレス鋼 |
| 終わって: | ニッケル付 | 耐久性: | 500 サイクル |
| ハイライト: | プラチング 消極化 RF 接続器,ストレート 女性ステンレス鋼RFコネクタ,MF108AケーブルRFコネクタ |
||

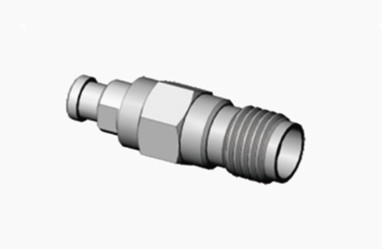

CXN3506/MF108Aケーブルのためのストレート女性K2.92ステンレス鋼RFコネクタ
2.92mmインターフェース (女性) の50オム同軸コネクタは,高精度汎用RFおよびマイクロ波アプリケーションのために設計されています.これらの優れた性能コネクタは,様々なテストと測定環境で広く使用されていますセルラー通信から衛星通信まで,設備の最適なマッチングとケーブル相互接続性を保証します.これらのコネクタは繰り返し使用に耐えるように設計されています低負荷のプラスチックの中央電導体のサポートとともに空気介電器を組み込む.

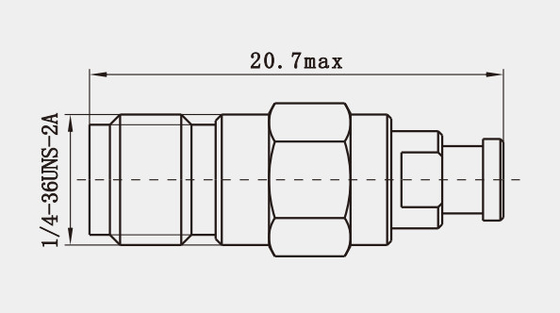

輪郭 図面:
仕様2.92mm 50Ohm ステンレス鋼直射RFコアシアルコネクタ 女性
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 250VRMS* | |
| ダイレクトリック 電圧抵抗 | 750VRMS* | |
| 断熱抵抗 | ≥ 5000 MΩ | |
| 中心抵抗 | 外導体 | ≤2.0mΩ |
| 中央導体 | ≤3.0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | S-P ブロンズ 金属 |
| 女性 | ベリリウムブロンズ,金製 | |
| 弾性接触 | ベリリウムブロンズ | 黄金製 |
| シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
| 隔熱器 | ガラスのシンタリング/PTFE/PEI | |
| 温度 | -55°C ~ +125°C | |
特徴:
5信頼性:K2.92コネクタは高い信頼性,安定した性能,良質な繰り返しが備わっており,長期かつ頻繁に使用するのに適しています.
6耐久性:コネクタは耐久性があり,性能に影響を及ぼさずに複数の交配サイクルに耐えることができます.
7互換性:K2.92コネクタは,SMAや3.5mmなどの他のタイプのコネクタと互換性があり,より多くの接続オプションと柔軟性を提供します.
適用するについて
2. ワイヤレス通信ベースステーション: ワイヤレス通信ベースステーション,特に5Gおよび将来の6G技術では,コネクタ性能に高い要求があります.92コネクタは,低VSWR (電圧常動波比) と高い信頼性により高速データ転送と安定した信号接続をサポートします.
3精密テストおよび測定機器: 研究室および工業環境では,ネットワーク分析機やスペクトル分析機などの様々な高周波試験装置が使用されています.接続器は,これらの装置において重要な役割を果たします.試験データの正確性と高性能な装置の動作を保証する.
他の2.92mm 男性 女性 RFコネクタ:
|
部分番号
|
記述
|
|
K-KFD4
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD28G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD8
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD9G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
1.
2.
3.
4.
注記:
10,000種類以上ありますRFアダプター,あなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してくださいほら.
