K2.92 スプリング装甲付きの男性ステンレス鋼RFケーブル接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 材料: | ステンレス鋼 | 性別: | 男性 |
|---|---|---|---|
| 製品名: | 2.92mm,Kタイプ,SMK | キーワード: | ケーブル コネクタ |
| ポイント: | ミリ波コネクタ | 敷き布団: | ニッケル付 |
| 適用する: | RF | ||
| ハイライト: | 男性のステンレスステールRFケーブルコネクタ スプリング装甲RFケーブルコネクタ,Spring-loaded Armor RF Cable Connector |
||

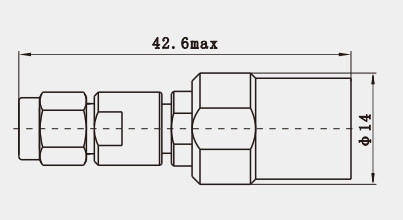

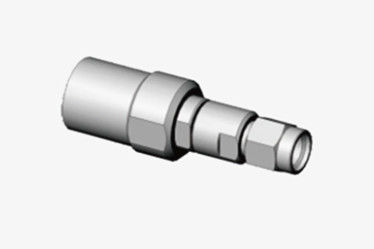

K2.92 スプリング装甲付きの男性ステンレス鋼RFケーブル接続器
Xi'an Elite Electronicの精密2.92mmコネクタは,50Ωインパデンスと2.92mmの外径を有する.これらのコネクタは,40GHzまで試験および測定アプリケーションに適しています.高レベルの信頼性と再現性を確保する2.92mmコネクタは,ほとんどの2.92mm,3.5mm,SMA,Kコネクタと互換性があります.
2.92mmコネクタの男性ピンは,SMAまたは3.5mmコネクタよりも短く,男性と女性のコネクタの外部接触がピンとソケットの前に接続されることを保証します.この設計は,ピンとソケットに過剰な着用とペアリングストレスを防止SMAまたは3.5mmコネクタの誤差により発生する.さらに,2.92mmコネクタは標準的なSMAコネクタよりも厚い壁を持っています.2.92mmシリーズはSMAと3.5mmコネクタとペアすることができます.5mmのコネクタ.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50Ω |
| 周波数範囲 | DC - 40GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
静止電波比 | ≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック:ベリリウムブロンズ,ゴールドプレート | |
| 機体 / シェル / ハウジング | 黄金で覆われた銅ステンレス鋼,受動 |
| 隔熱器 | PEI/PLF |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
特徴:
幅広い互換性:K型ステンレス鋼ケーブルコネクタは2.92mmサイズだけでなく,3.5mmやSMAなどの他の一般的なサイズにも互換性があります.この柔軟性は,設計者がマッチング問題について心配することなく,システムの要件に基づいて適切なコネクタタイプを選択することを可能にしますこの相互運用性により,システムのアップグレードとメンテナンスも非常に容易になります.
適用:
工業用機器:K型ステンレス鋼ケーブルコネクタも,厳しい条件下で工業用機器で広く使用されています.例えば,高温や高圧環境で使用される海洋探査機器や装置ステンレス鋼材は,これらのコネクタに優れた機械的強度と耐腐蝕性を与え,極端な作業条件下で安定性と信頼性を保証します.
電子 製品: 現代 家電 や エンターテインメント 電子 製品 に は,小型 型 で 高性能 の 接続 器 が 求め られ ます.高級オーディオ システム に 用いる K 型 ステンレス スチール ケーブル コンネクタこの製品には,K型コネクタが満たすことができるコネクタのサイズと性能に関する厳しい要件があります.
関連製品:
| K-JJG-LPC | K 男性から女性 ストレートステンレスアダプター |
| K-KKG | 女性から女性へ ストレートステンレスアダプター |
| K-KFKG | K ステンレス鋼の4穴フレンズアダプター |
