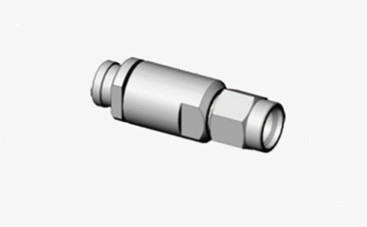

SF104EケーブルプラグのためのKシリーズ男性ステンレス鋼RFコアシアルコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 材料: | ステンレス鋼 | 性別: | 男性 |
|---|---|---|---|
| 製品名: | 2.92mm,Kタイプ,SMK | キーワード: | ケーブル コネクタ |
| ポイント: | ミリ波コネクタ | 敷き布団: | ニッケル付 |
| 適用する: | RF | 表面のめっき: | 不動態化しなさい |
| ハイライト: | Kシリーズ RF コアキシアルコネクタ,SF104Eケーブルプラグ RFコアシアルコネクタ,男性RFコアシアルコネクタ |
||
SF104EケーブルプラグのためのKシリーズ男性ステンレス鋼RFコアシアルコネクタ
シアン・エリート・エレクトロニックは 直角ケーブルとコネクタを 提供しています DCから40GHzまでの 優れた電気性能を 提供しています空間効率のためにパフォーマンスに妥協しないでください現在,CXN3506とMF108AのケーブルタイプにはSMAと2.92mmシリーズで利用可能である.
Kシリーズ (2.92mm) は,40GHzまで優れた性能を必要とするマイクロ波アプリケーションのために設計された精密接続器である.SMAおよび3.5mm接続器シリーズと互換性がある.Kシリーズコネクタには多くの利点があります,その小さなサイズ,軽量設計,高周波能力,そして信頼性の高い接続を含む.
仕様:
| 阻力 | 50Ω |
| 周波数範囲 | DC - 40GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
|
静止電波比 |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック:ベリリウムブロンズ,ゴールドプレート | |
| 機体 / シェル / ハウジング |
黄金で覆われた銅ステンレス鋼,受動 |
| 隔熱器 | PEI/PLF |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
特徴:
高耐久性:Kシリーズステンレス鋼RF同軸接続器の外導体は,通常ステンレス鋼で作られています.厳しい環境で優れた耐久性と耐腐蝕性を有するステンレス鋼は,機械的損傷から内部導電部品を保護するだけでなく,湿気や高温条件でも性能安定性を維持します.
安定インペデンス:これらのコネクタは,通常,標準RFアプリケーションのほとんどに適した50オームの特徴的なインペデンスを持っています.安定したインペダントは,伝送効率を最大化し,信号損失を減らす.
適用:
通信:
Kシリーズステンレス鋼RF同軸コネクタは,ベースステーション,アンテナ,関連通信機器に広く使用されています.これらのコネクタは厳しい環境条件に耐えることができます.信号伝送の安定性と信頼性を確保する.
モバイル通信では,これらのコネクタは,送信機,受信機,アンテナなどの無線通信機器の様々な部分を接続するためにしばしば使用されます.効率的で安定した信号伝送経路を提供します.
放送システム:
Kシリーズのステンレス鋼RF同軸接続も,テレビとラジオ放送システムにおいて重要な役割を果たします.送信装置から放送アンテナに信号を転送するために使用されます特に高周波と高電力通信を必要とするアプリケーションでは
これらのコネクタの高性能により,プロの放送機器の不可欠な部品となり,信号損失と騒音干渉を効果的に軽減します.
関連製品:
| K-JW506G | K CXN3506/MF108A用の男性直角ステンレス鋼 |
| K-J506G | CXN3506/MF108Aケーブル用の男性ステンレス鋼 |
