K2.92 SF102/Eケーブルのための女性ステンレス鋼高性能RF同軸接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 材料: | ステンレス鋼 | 性別: | 女性 |
|---|---|---|---|
| 製品名: | 2.92mm,Kタイプ,SMK | キーワード: | ケーブル コネクタ |
| ポイント: | ミリ波コネクタ | 敷き布団: | ニッケル付 |
| 適用する: | RF | ||
| ハイライト: | 高性能RFコアシアルコネクタ,女性用ステンレス鋼RFコアシアルコネクター,SF102/Eケーブル RFコアシアルコネクタ |
||

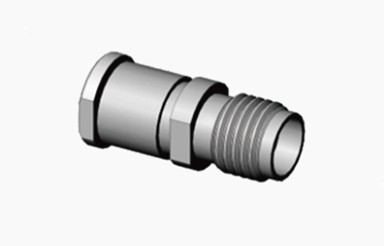

K2.92 SF102/Eケーブルのための女性ステンレス鋼高性能RF同軸接続器
Xi'an Elite Electronicsの2.92精密接続器は,50Ωインパデンスと2.92mmの外径を有する.それらは40GHzまで試験および測定アプリケーションに適しています.これらの高品質のコネクタが最高レベルの信頼性と繰り返しの性能を満たすことを確保する2.92のコネクタは,ほとんどの2と互換性があります.923 について52. RFコネクタシリーズ内では,2.92mmKコネクタは,非常に幅広い無線周波数コネクタセクションの一部を構成しています.92mmのコネクタは男性と女性の両方でありますピンと女性容器が接続する前に,男性接続器と女性の外部接触が接続されることを確保するために,男性接続器のピンが3.5mmのピンよりも短い. RF接続器 2.92mmは18GHzから40GHzまでの周波数範囲をカバーします.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50Ω |
| 周波数範囲 | DC - 40GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
静止電波比 | ≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック:ベリリウムブロンズ,ゴールドプレート | |
| 機体 / シェル / ハウジング | 黄金で覆われた銅ステンレス鋼,受動 |
| 隔熱器 | PEI/PLF |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
特徴:
優れた電気性能:高周波伝送能力に加えて,K2.92コネクタは信号の完整性と安定性にも焦点を当てています.その 設計 は,信号 の 損失 や 反射 を 減らす こと に 役立ち ます送電中に高い性能と信頼性を保証します.
耐久性のある材料:ステンレス鋼のコネクタとして,K2.92は優れた耐腐蝕性と耐久性を誇っています.ステンレス鋼材は,接続器が厳しい環境でも良い性能を維持することを保証します高温,湿度,腐食性ガスなど,接続器の使用寿命と信頼性を向上するために不可欠です.
適用:
カリブレーションキットと試験用キット:製造およびデバッグ中にK2ミリメートル波装置が工場を出る前に最高性能基準を満たすことを保証するために,校正部品と試験用セットを製造するために92個のコネクタを使用します.優れた接続信頼性と耐久性は,テストプロセスの安定性と一貫性を保証します.
研究室用:様々な科学研究室では,実験装置間の高精度信号伝送のためにK2.92コネクタが広く使用されています.研究 者 たち は 精密 な 実験 に 用い て,信頼 できる 実験 データ を 取得 する技術の発展をさらに促進する.
関連製品:
| K-JJG-LPC | K 男性から女性 ストレートステンレスアダプター |
| K-JKG | K 男性から女性 ストレートステンレスアダプター |
| K-KFKG | K ステンレス鋼の4穴フレンズアダプター |
