ステンレススチールK2.92シリーズ 男性 右角 RF同軸接続プラグ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 材料: | ステンレス鋼 | 性別: | 男性 |
|---|---|---|---|
| 製品名: | 2.92mm,Kタイプ,SMK | キーワード: | ケーブル コネクタ |
| ポイント: | ミリ波コネクタ | 敷き布団: | ニッケル付 |
| 適用する: | RF | 表面のめっき: | 不動態化しなさい |
| ハイライト: | ステンレス鋼RFコアシアルコネクタプラグ,K2.92シリーズRFコアシアルコネクタプラグ |
||

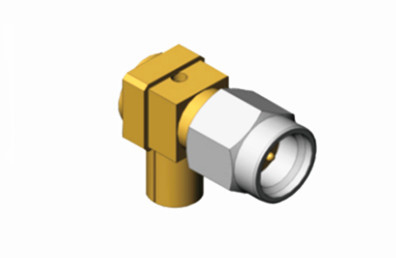

ステンレススチールK2.92シリーズ 男性 右角 RF同軸接続プラグ
Xi'an Elite Electronicsは,直角ケーブルアセンブリとコネクタを販売しており,DCから40GHzまでの周波数範囲をカバーする例外的な電気性能を誇っています.この 高性能 の 接続器 は,コンパクト と 耐久 性 の 間 に 完璧な バランス を 保ち ます空間節約設計にもかかわらず性能に妥協がないことを保証する.CXN3506およびMF108Aケーブルタイプで現在利用可能であり,SMAおよび2.92mmシリーズの両方で提供されています.
仕様:
| 阻力 | 50Ω |
| 周波数範囲 | DC - 40GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
|
静止電波比 |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック:ベリリウムブロンズ,ゴールドプレート | |
| 機体 / シェル / ハウジング |
黄金で覆われた銅ステンレス鋼,受動 |
| 隔熱器 | PEI/PLF |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
特徴:
物理構造
*コンパクトな設計:K2.92ステンレススチールコネクタは,2.92mmのRF同軸コネクタシリーズの一部であり,広くK型またはSMKコネクタとして知られています.このコネクタはコンパクトで軽量です.空間が限られたアプリケーションで使用するのに適している小型化設計により 空間を節約するだけでなく 接続器の配置や 複雑なシステムへの統合も容易になります
*互換性:K2.92コネクタの設計では,SMAや3.5mmなどの他のコネクタとの互換性を考慮しています.様々な装置やシステムに 適用可能性を大幅に向上させるこの互換性により,ユーザーは特定のアプリケーション要件に基づいて,さまざまなタイプのコネクタを柔軟に選択できます.
適用:
*ミニチュアデバイス:このコネクタの小容量により,スペースが限られた高級機器で使用するのに適しています.ドローンや携帯通信機器に搭載されるミリ波のラジオモジュールなどですコンパクトな設計により,スペースを節約するだけでなく,設備の総重量を削減し,設置と使用を柔軟にする.
*互換性:K2.92コネクタの設計では,SMAや3.5mmなどの他のコネクタとの互換性を考慮し,さまざまなデバイスやシステムでの適用性を強化しています.ユーザは,特定のアプリケーション要件に適応するために,さまざまな種類のコネクタを柔軟に選択できます.システム全体の性能と信頼性を向上させる.
関連製品:
| K-K506G | K CXN3506/MF108A用の女性直角不?? 鋼 |
| K-J506G | CXN3506/MF108Aケーブル用の男性ステンレス鋼 |
