ブラスK2.92 女性 2 穴 フランジ RF コアキシアル接続器 2#半硬/柔軟ケーブル
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 説明: | 2.92mm,Kタイプ,SMK | 敷き布団: | 黄金塗装 |
|---|---|---|---|
| 隔熱器: | PTFE | 身体スタイル: | ストレート |
| 材料: | 青銅 | 色: | 金色 |
| マウント: | フレンズマウント | 性別: | ジャック |
| ハイライト: | 2穴のフランジ RFコアシアルコネクタ,柔軟なケーブル RF コアキシアルコネクタ,真鍮RFの同軸コネクタ |
||

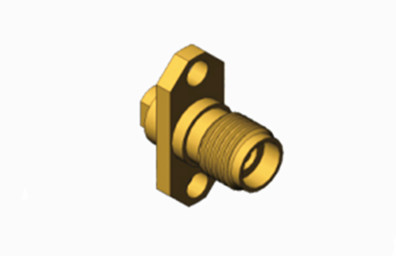

ブラスK2.92 女性 2 穴 フランジ RF コアキシアル接続器 2#半硬/柔軟ケーブル
K型 (2.92mm,SMK) 毫米波接続器また2.92mmコネクタとも呼ばれます. これは最も人気のあるメートル波コネクタの一つです. 幅広い周波数帯は40GHzまでです. SMAと3.5mmコネクタと組み合わせることができます.
このK型 (2.92mm,SMK) コンネクタはサイズが小さく重量も軽く,接続も非常に信頼性がある.
高精度50Ohm同軸2.92mm (Female) コンネクタは,普遍的なRFおよびマイクロ波アプリケーションのために設計されています.これらの高性能コネクタは,テストと測定環境の幅広いスペクトルで利用されていますセルラー通信から衛星通信まで広がり,正確な設備とケーブル相互接続の互換性を保証します.これらのコネクタは,繰り返し使用に耐えられるように構築されています空気介電システムで装備され,低負荷のプラスチック中心導体サポートを組み込む.
特徴:
構造特性:
K型コネクタの大きさはコンパクトで軽量で,狭いスペースに配置するのに便利で,システムの総重量を削減します.
その設計により,SMAや3.5mmなどの他のタイプのコネクタと交換可能であり,柔軟性や適用性が向上する.
K型コネクタには,金属と金属の接触を360°達成する高揚された金属接地リングがあり,機械的および電気的安定性を強化します.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | ||
| 阻力 | 50Ω | |
| 周波数範囲 | DC~40GHz | |
| 定位電圧 | 250VRMS* | |
| ダイレクトリック 電圧抵抗 | 750VRMS* | |
| 断熱抵抗 | ≥ 5000 MΩ | |
| 中心抵抗 | 外導体 | ≤2.0mΩ |
| 中央導体 | ≤3.0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| 材料と機械特性 | ||
| 中央指揮者 | 男性 | Sn-P 青銅,黄金塗装 |
| 女性 | ベリリウムブロンズ,金製 | |
| 弾性接触 | ベリリウムブロンズ | 黄金製 |
| シェルおよび他の金属部品 | 銅 ステンレス | 黄金塗装 消化 |
| 隔熱器 | ガラスのシンタリング/PTFE/PEI | |
| 温度 | -55°C ~ +125°C | |
適用:
試験・測定装置:
高周波試験・測定装置では,K2.92コネクタが低挿入損失と極めて低反射損失のため広く使用されている.これらの特性により測定の精度と繰り返しが保証されます.
これらのコネクタは信号の干渉とデータ損失を効果的に軽減し,試験結果の正確性を保証します.
他の2.92mm 男性 女性 RFコネクタ
|
部分番号
|
記述
|
|
K-KFD14
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD75G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD8
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD9G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
