K2.92 タイプ 1# 半硬/柔らかいミリメートルケーブルのための女性RF同軸ケーブル接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Keywords: | 2 Holes Flange Panel Connector | Type: | Millimeter Wave Connector |
|---|---|---|---|
| Plating: | Gold plated | Application: | RF |
| Insulator: | PTFE | Material: | Brass |
| Gender: | Female | Impendence: | 50Ohm |
| ハイライト: | K2.92 RFコアシアルケーブルコネクタ 柔軟なRFコアシアルケーブルコネクタ,flexible RF Coaxial Cable Connector |
||

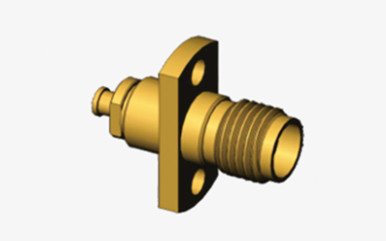

K2.92 タイプ 1# 半硬/柔軟ミリメートルケーブルのための女性RF同軸ケーブルコネクター
通常"K型"と呼ばれている2.92コネクタは,最大40GHzの周波数をサポートする能力のため,ミリメートル波技術における主力である.このアダプタはSMAと3の交換を容易にするだけでなく.5シリーズ同型機は,空気介電システムも搭載している. 簡素な構造,最小重量,高周波での優れた性能,そして一貫したリンクを確保します.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50 Ω |
| 周波数範囲 | DC - 40GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
| 静止電波比 VSWR |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング | 銅,金で覆われた ステンレス鋼,受動 |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
特徴:
1高周波の功績
低損失:高周波で低挿入損失を維持し,信号の整合性を保証する.
遮蔽効果: 良質な遮蔽は電磁干渉を軽減し,信号品質を向上させる.
2機械的安定性
構造的整合性: 長時間使用後でも良質な機械性能を維持するように設計されています.
環境耐性:環境に適応し,厳しい条件下で安定して動作できる.
他の2.92mm 男性 女性 RFコネクタ
|
部分番号
|
記述
|
|
K-KFD38
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD76G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD8
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD9G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
1.
2.
3.
4.
適用:
1試験・測定装置
ネットワーク分析機やスペクトル分析機などの高周波試験および測定機器は,正確な信号入力と出力のために2.92mmのコネクタを使用します.
これらのコネクターは 技術者や技術者に 高品質で複製可能な試験結果を得るのに役立ちます
2放送・画像機器
ブロードキャスト・トランスミッション機器およびプロの画像装置では,高画質のビデオ信号の送信のために2.92mmコネクタを使用する.
この方法により,カメラから再生装置への信号の質は,プロセス全体を通して損なわれないことが保証されます.
