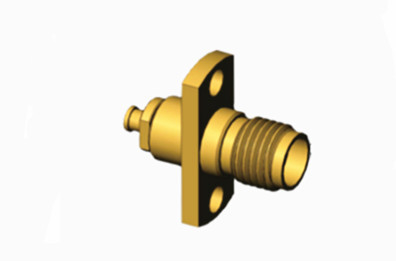

K2.92 シリーズ ブラス素材 女性用ケーブルコネクタ 1# 半硬/柔軟ケーブル
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Keywords: | 2 Holes Flange Panel Connector | Type: | Millimeter Wave Connector |
|---|---|---|---|
| Plating: | Gold plated | Application: | RF |
| Insulator: | PTFE | Material: | Brass |
| Gender: | Female | Impendence: | 50Ohm |
| ハイライト: | ブラス素材 女性用ケーブルコネクタ,半硬柔性ケーブルコネクタ,K2.92シリーズ 女性用ケーブルコネクタ |
||
K2.92 シリーズ 銅材 女性用ケーブルコネクタ 1# 半硬/柔らかいケーブル
"K型"コネクタは,2.92型と呼ばれる.ミリメートル波のアプリケーションで頻繁に使用されるコネクタの集合を表します.これらのコネクタは,SMAと3の両方で互換性があります..5シリーズ製品で,空気介電インターフェースを使用する.そのコンパクトなサイズ,軽量,高周波で動作する能力で注目される.これらのコネクタは信頼性の高い接続を提供します.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50 Ω |
| 周波数範囲 | DC - 40GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
| 静止電波比 VSWR |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング | 銅,金で覆われた ステンレス鋼,受動 |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
特徴:
1コンパクトで軽量デザイン
サイズメリット: 2.92mmシリーズコネクタの小サイズと軽量性により,スペースが限られた環境での使用に最適です.
交換可能性: SMAおよび3.5mmコネクタと交換可能で,使用の柔軟性を高めます.
2電気性能
阻力マッチング: 特徴的な阻力50Ωで,信号伝送効率を最大化し反射損失を減らすことを容易にする.
幅広い帯域幅: 幅広い帯域幅をサポートし,データ送信と高速通信に適しています.
他の2.92mm 男性 女性 RFコネクタ
|
部分番号
|
記述
|
|
K-KFD38
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD76G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD8
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD9G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
1.
2.
3.
4.
適用:
1衛星通信システム
これらのシステムでは,アンテナ,アンプ,フィルターなどの重要なコンポーネントをリンクするために2.92mmのコネクタを使用し,明確で安定した信号伝送を保証します.
衛星通信はしばしば非常に高い周波数と長距離の伝送を伴うため,これらのコネクタの高周波性能は特に重要です.
2無線通信インフラストラクチャ
現代の無線通信塔やベースステーションでは,2.92mmのコネクタを使用して様々な送信機器を接続し,モバイルデータと音声通信の高速送信をサポートします.
これらのコネクタは,帯域幅の高い需要下で信号品質を維持し,保守の必要性とコストを削減します.
