K2.92 1# 半硬/半柔軟ミリメートル波ケーブルのための男性ステンレス鋼RF同軸接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Material: | Brass/Stainless Steel | Gender: | Male |
|---|---|---|---|
| Product name: | 2.92mm,K type,SMK | Keywords: | Cable connector |
| Item: | Millimeter Wave Connectors | Plating: | Gold Plated/Nickel Plated |
| Application: | RF | Insulator: | PTFE |
| ハイライト: | K2.92 男性RFコアシアルコネクタ,ミリメートル波ケーブル RF コアキシアルコネクター,ステンレス鋼のRFコアシアルコネクタ |
||

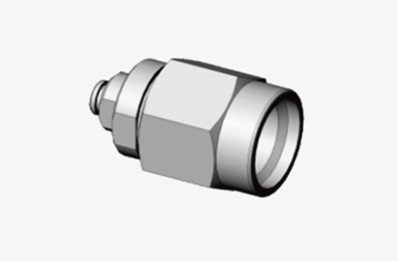

K2.92 1# 半硬/半柔軟ミリメートル波ケーブルのための男性ステンレス鋼RF同軸接続器
高精度50Ω同軸2.92mm (女性) コンネクタは,汎用RFおよびマイクロ波アプリケーション用に設計されています.これらの高性能コネクタは,様々な試験および測定環境で広く使用されています耐久性のあるステンレス鋼で製造され,これらのコネクタは繰り返し使用に耐えるように構築されています.彼らは空気介電器と低損失のプラスチック中心導体サポートによって特徴付けられています.
特徴:
1外見と構造の特徴
K2.92コネクタは,外導体の内径である2.92mmから名前を得ています.
このコネクタは,特に高周波では,伝送効率を向上させるために,空気介電器を使用します.
設計上,K2.92コネクタはSMAおよび3.5mmコネクタに似た構造であるが,よりコンパクトで,より高い周波数アプリケーションに適している.
2高周波性能:
K2.92コネクタは,ミリ波帯のニーズに対応するために,最大40GHzの動作周波数をサポートするように設計されています.
最適化された設計により,コネクタは低電圧常動波比 (VSWR) と40GHzまでの周波数で低挿入損失を維持できます.通信品質と効率を大幅に向上させる.

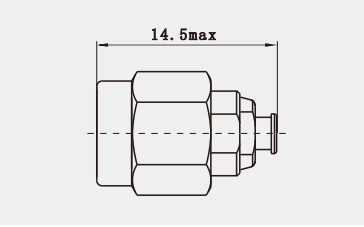

輪郭図 (mm):
仕様(mm):
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 阻力 | 50 Ω |
| 周波数範囲 | DC - 40GHz |
| 定位電圧 | 250 VRMS (海面最大) |
| ダイレクトリック 抵抗電圧 | 750 VRMS (海面最大) |
| 静止電波比 VSWR |
≤ 1.05 + 0.005f |
| 接触抵抗 | 中心電導 ≤ 3.0 mΩ |
| 外導体 ≤ 2.0 mΩ | |
| 断熱抵抗 | ≥ 5000 MΩ |
| 内部導体 | 男性プラグ:銅 金属 |
| 女性 ジャック: BeCu,金色 | |
| 回復力のある接触 | ビク,ニッケル付 |
| 機体 / シェル / ハウジング | 銅,金で覆われた ステンレス鋼,受動 |
| 隔熱器 | PEI |
| ガスケット | シリコンゴム |
| 温度 | -55°C ~ +125°C |
| 耐久性 | 500 サイクル |
| トルク | 0.79 ~ 1.13 N.m |
適用:
1通信における応用:
現代の通信技術では,特にミリ波帯では,高周波信号伝送の需要が絶えず増加しています.K2.92コネクタは40GHzまで動作できます.8mm帯全体をカバーする.
5G技術の商用化と将来の6G通信技術の探索により,基地局建設,ネットワーク機器,衛星通信システムも 広く利用されています優れた電気性能と機械性能により 高データレートと低レイテンシーが保証されます
2試験および測定における応用:
K2.92コネクタは,様々な高性能試験機器や測定機器において重要な役割を果たします.例えば,ネットワーク分析機,スペクトル分析機,信号生成機などでは,このコネクターは正確な測定信号を送信するために使用されます.研究開発技術者にとって,K2.92コネクタは,ミリ波技術の研究を行うときに,テストボードを他の実験装置に接続するための最初の選択です.テラヘルツ研究や材料試験における重要性を示しています.
他の2.92mm 男性 女性 RFコネクタ:
|
部分番号
|
記述
|
|
K-KFD14
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD75G
|
ステンレス鋼2.92mmタイプK 女性RF同軸接続器
|
|
K-KFD8
|
2.92mmタイプK 女性RF同軸接続器
|
|
K-JFD9G |
ステンレス鋼2.92mmタイプK 男性RF同軸接続
|
