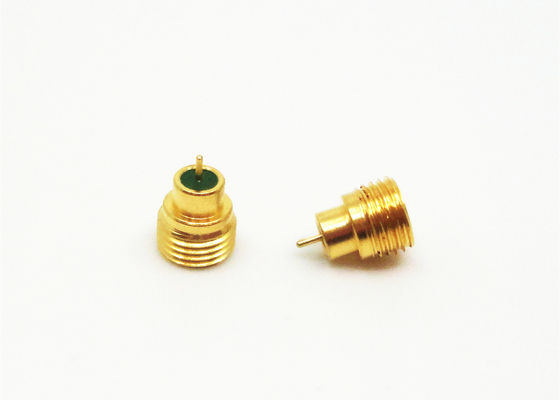

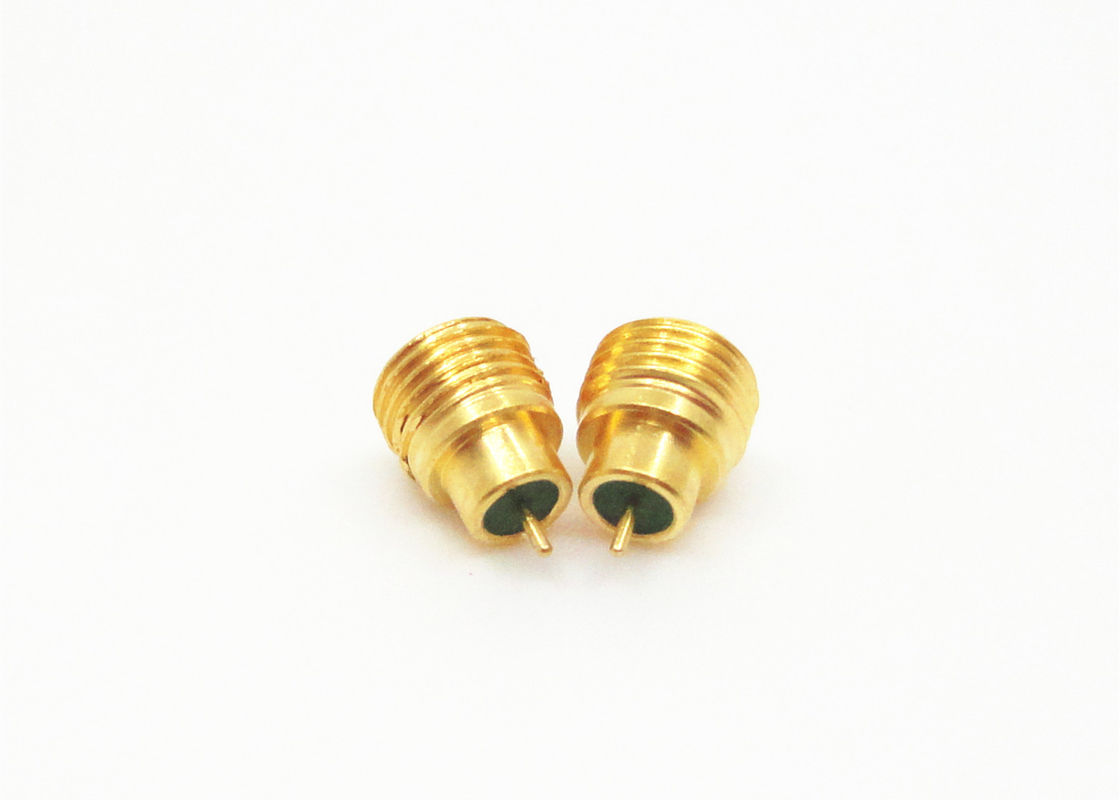

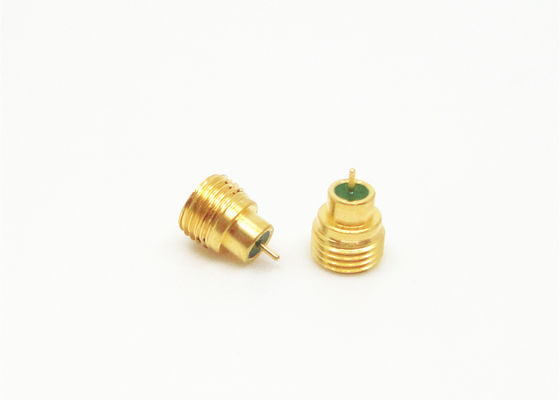

オス SMPM同軸コネクタ 金メッキ 耐摩耗性良好
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SSMPのコネクター、SMPM、小型SMP | 性別: | 男 |
|---|---|---|---|
| 材料: | 真鍮 | メッキ: | 金メッキ |
| インピーダンス: | 50Ω | 周波数範囲: | DC~50GHz |
| モデル: | SSMP(M)-JHDT | 他の名前: | 小型SMP、SMPM |
| ハイライト: | SMPMオス同軸コネクタ 金メッキ,耐摩耗性 SMPM RFコネクタ,金メッキ SMPMオスコネクタ |
||
50オム SMPM スタイト RF コーアシアル溶接 SSMP 男性プラグコネクタ
SMPMは小型プッシュオンRF同軸コネクタで,ミニSMPと比較して小容量,軽量,幅広く動作するブロードバンドなどの特徴があります.模型の密集式マウントの状況のために板から板のコネクタのカップル使用のために適用完全解離とスレッドなしの穴を持つ2つのインターフェース形式. 高信頼性のモジュール密度の要件を持つインストール状況のためのSMPM.典型的な用途には,第3世代通信システムがあります.
仕様:
| 電気特性 | |||||
| 阻力 | 50Ω | ||||
| 周波数範囲 | DC~50GHz | ||||
| 定位電圧 | 170VRMS* | ||||
| ダイレクトリック 電圧抵抗 | 500VRMS* | ||||
| 断熱抵抗 | ≥2000MΩ | ||||
| 中心抵抗 | 外導体 | 通常≤3.5mΩ,密封≤5mΩ | |||
| 中央導体 | 通常≤8mΩ,密封≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤125 | ≤13 | ≤14 | ≤15 | |
材料と機械特性:
中央指揮者:
男性:Sn-P ブロンズ/コヴァール 金属
女性:ベリリウムブロンズ 金属
エラスティック・コンタクト:ベリリウム・ブロンズ 金属
機体及び他の金属部品: 金属塗装された銅/コヴァー
断熱材:ガラスシンタリング/PTFE/PEI
製品図:
特徴:
1SMPM (SSMP) は,小型のプッシュオン型マイクロインターフェースコネクタです.
2私はt は広く使用されています電気通信システム
3,SMPMのサイズは SMP設計より 35%小さい.
4このタイプのSMPM男性コネクタは,分離力のあなたの好みのために,完全なデテントまたはスムーズなボールのデザインとして提供することができます.
5このタイプのRFコネクタ幅広く周波数帯 50 GHz まで
6柔らかいケーブルと半硬いケーブルの両方のケーブルマウントバージョン
黄金 は 次 の 主要 な 利点 を 提供 し て い ます.
-- 優良な湿気性/溶接性
-- 腐食に対する優れた保護
-- 低接触抵抗
-- 耐磨性が良い
適用:
*航空宇宙
* ボード・トゥ・ボード・インターコネクト
* ブロードバンド
*アンテナ
* 計測装置
証明書:
納期:
* 倉庫が持っている場合,私たちはそれを配達することができます Several 日,または 4 ~ 8 週間後,預金を受け取る.それは注文量に依存します.
順序:
生産は,私たちのストック倉庫にある場合,それのためのMOQはありません,またはMOQは10pcsになります.
注記:
インターコネクト製品の種類は1万種類以上あります (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMPなど)詳細を教えてください..
