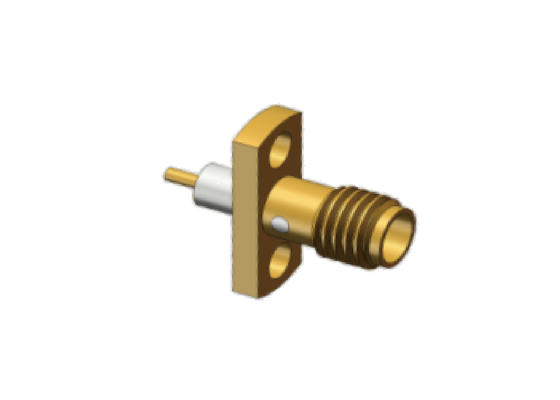

2穴パネルマウント銅合金ハウジング金メッキミニSMAジャックRF同軸コネクタ最大18GHz
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SSMA RF コネクタ | モデル: | SSMA-KFD178 |
|---|---|---|---|
| 周波数範囲: | 0.3MHz～18GHz | インピーダンス: | 50Ω |
| DWV: | 750V | 絶縁抵抗: | ≧5000MΩ |
| 中心導体: | 銅合金、金メッキ | 外部導体: | 銅合金、金メッキ |
| 取付方法: | 2穴パネルマウント | 絶縁体: | PTFE |
| ハイライト: | 2ホールパネルマウント SMAコネクタ,金付RFコアックスコネクター,銅合金 SMA ジャック 18GHz |
||
製品説明:
SSMA RFコネクタは,SMAコネクタの小型化製品である.
SSMA RFコネクタは,高密度マイクロ波システムにおけるスペース制限を解決するために設計された標準的なSMAインターフェイスの超コンパクト小型化派生体である.通常のSMAコネクタの全体的な寸法のうちの70%を占めるコンパクトPCBモジュールとミニテスト装置の空きスペースを節約する並べ替えができません
超小型の形状,超広いブロードバンド応答,優れた電気的一貫性,強力な機械的安定性振動と温度サイクルの下で優れた長期信頼性を誇っています標準化された50Ωの特性インピーデンスを持つ正確な10-36UNF-2スレッド式ロック構造を採用し,SSMAコネクタは,DCから30GHzまでの安定した信号伝送をサポートします.通常のSMAコネクタの有効上周波数制限をはるかに超えている.
高精度ミリ波信号の完整性のために設計された SSMA RFコネクタは 超低の VSWR と最小の挿入損失を全帯域幅で維持します超大型のSMAインターフェースで一般的な信号歪みと測定偏差を26で排除する.5GHz+. 高級マイクロ波通信,精密テスト&測定機器,航空宇宙航空電子機器,フェーズ配列レーダー,電子システム,コンパクトRFセンサーモジュールで広く採用されています.標準的なSMAコネクタが小型化や高周波の需要を満たせない場合,最適なアップグレードソリューションとして機能します.
SSMA RFコネクタ"インターフェースの寸法:
図面の次元2つのホールフレンズマウント銅合金SSMA RFコネクタ:SSMA-KFD178 (単位:mm)
銅合金殻,不?? 鋼のハウジング,異なる全長,異なる長さのモデル異なる長さのピンとOD 0.88mm,0.6mm,0.5mm,0.3mmは,クライアントの多様性ニーズを満たすために.
2 ホールパネルマウント 銅合金SSMA RFコネクトと rs隔熱 凸面"S"SMA-KFD178
他の類似型:
2 ホールパネルマウント ステンレスSSMA RFコネクタ"S"SMA-KFD211GとSSMA-KFD214G
応用:
シアン エリート・エレクトロニックはシステム的な相互接続ソリューションの主要メーカー主に航空宇宙,航空,ナビゲーション,レーダー,通信,測定に利用する電子機器田んぼです
高品質の製品では 最高の材料と厳格なプロセスを用いて 厳しい環境でも耐久性と信頼性を保証します
梱包と輸送:
パッケージ:
2 ホール パネル マウントSSMA RFコネクタ輸送中に保護されるように 慎重にカートンに詰め込まれています
輸送:
パネルマウントSSMA RFコネクタを信頼性の高い宅配サービスで送ります.
