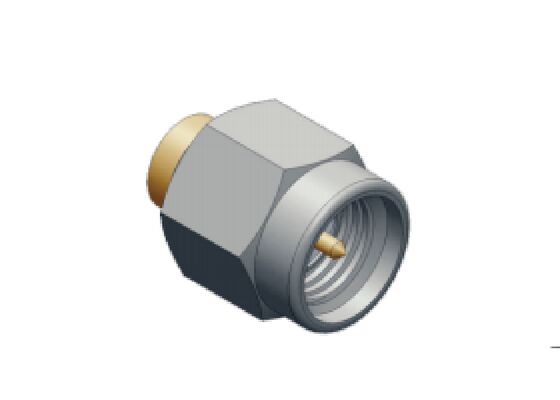

RG402用のSMA RFコネクタ 18GHzプラグ .141, 3# 96時間塩噴霧耐性のある半硬/柔軟ケーブル
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | SMA RFコネクタ | モデル: | SMA-JB3G-9 |
|---|---|---|---|
| 周波数範囲: | 0.3MHz～18GHz | インピーダンス: | 50オーム |
| 絶縁抵抗: | ≧5000MΩ | DWV: | 750V |
| 中心導体: | 銅合金金メッキ | 外部導体: | 銅合金金メッキ |
| 絶縁体: | PTFE | 性別: | プラグ、男性 |
| ケーブルの種類: | RG402、.141、3#セミリジッド/フレキシブルケーブル | 応用: | PCB アプリケーション、RF テスト フィクスチャ、シャーシ、通信、フェーズド アレイ レーダー システム、インテリジェント システム |
| ハイライト: | SMA RFコネクタ 18GHzプラグ,SMAコネクタ RG402ケーブル,SMA RF コネクタ 塩噴霧耐性 |
||
SMA RFコネクタ 18GHz オスプラグ RG402, .141 , 2#セミリジッド/フレキシブルケーブル 塩水噴霧耐性付き
製品説明
高周波アプリケーションの厳格な要求に応えるために設計された当社のSMA RFコネクタは、DCから18GHzまで優れた性能を発揮します。精密な小型化と堅牢な構造を統合することで、これらの相互接続は、最もミッションクリティカルな環境で信頼性の高い信号伝送を保証します。
パフォーマンス主導のデザイン
当社のテクノロジーの中核には、信号整合性へのコミットメントがあります。超低挿入損失とリターンロス特性は、広帯域システム全体で安定した伝送を保証し、高周波アプリケーションが最大の効率で動作することを保証します。この精密エンジニアリングにより、標準的な相互接続ソリューションを一貫して超えるパフォーマンスが実現します。
省スペースな信頼性
パフォーマンスを損なうことなく基板スペースを最適化することは、現代のエレクトロニクスにおいて重要です。当社のコンパクトで軽量なSMA RFコネクタは、理想的なソリューションを提供し、空間効率のために設計されたフットプリントで完全な電気的および機械的機能を提供します。
包括的な接続ソリューション
多様な統合要件を満たすために、SMA RFコネクタタイプの完全なポートフォリオを提供しています。
ケーブルコネクタ: フレキシブルな相互接続用。
フランジマウントコネクタ: 安全なパネル取り付けを提供します。
バルクヘッドコネクタ: 堅牢なパーティション取り付け用に設計されています。
PCBマウントコネクタ: 直接基板統合用に設計されています。
技術データ
|
電気的特性 |
|
|
モデル番号 |
SMA-JB3G-9 |
|
インピーダンス |
50Ω |
|
周波数範囲 |
0.3MHz~18GHz |
|
VSWR |
≤1.3 |
|
耐電圧 |
750 V |
|
絶縁抵抗 |
≥ 5000 MΩ |
|
材質と機械的特性 |
|
|
センターコンダクター |
銅合金, 金メッキボディおよびその他 |
|
銅合金 |
, 金メッキ絶縁誘電体 |
|
PTFE |
ケーブルタイプ |
|
.141, RG402, 3#セミフレキシブル/リジッドケーブル |
その他のインデックス |
|
96時間中性塩水噴霧耐性 |
外形寸法 |
SMA RFコネクタ
モデル: SMA-JB3G-9 ( 96時間中性塩水噴霧耐性 )アプリケーション
航空宇宙
- 航空
- ナビゲーション
- レーダーシステム
- 通信
- テストフィクスチャ
- 計測器
- エレクトロニクス
- 当社のSMA RFコネクタは、プレミアム素材と厳格な製造プロセスを使用して、過酷な環境での耐久性と信頼性を確保しています。
梱包と配送
梱包:
各銅合金SMA RFコネクタは、輸送中の損傷を防ぐために、フォームパッド付きの頑丈な段ボール箱にしっかりと梱包されています。配送:
Q1: 商社ですか、それともメーカーですか？
A: RF/マイクロ波相互接続コンポーネントで23年以上の経験を持つメーカーです。
Q2: 現在どのような製品を提供できますか？
A:
SMA RFコネクタ、SSMA、SMP、SMPM、ASMP（SMPより大きい）、CSMP（SMPMより小さい）、N、TNC、TNCA、2.92mm、3.5mm、2.4mm、アダプター、ケーブルアセンブリ、導波管製品、ガラス金属製 hermeticコネクタ、micro d-sub、マイクロ波回転ジョイント、その他のマイクロ波コンポーネント。Q3: SMA RFコネクタの無料サンプルはありますか？
A: はい、在庫があれば、着払いにて無料サンプルをご利用いただけます。
Q4: 貴社はSSMA RFコネクタのカスタマイズを受け入れられますか？
A: ODMは歓迎です。ODMで23年以上の経験を持つElite Electronicsは、設計、製品開発、研究開発、相互接続製品の統合を支援できます。
Q5: SSMA RFコネクタの支払い条件は何ですか？
A: L/C、T/T、Western Union、Trade Assurance（クレジットカード＆T/T）などでお支払いいただけます。
Q6: SMA RFコネクタのリードタイムは？
A: サンプル注文は5日、量産注文は3〜4週間（数量、ODMなどによって異なります）。
Q7: クライアントにSMA RFコネクタをどのように届けますか？
A: 一般的に、DHL、UPS、FedEx、TNTなどの国際エクスプレスと協力して、お客様が迅速かつ最も低い運賃で商品を入手できるようにしています。同時に、航空便および海上便での配送も可能です。
Q8: SMA RFコネクタが到着するまでどのくらい待つ必要がありますか？
A: 航空輸送で5〜8営業日、国際エクスプレスで3〜8営業日。
Q9: SMA RFコネクタの品質はどうですか？
A: 多くの国家ハイテクプロジェクトの高品質サプライヤーとして、優れた製品を提供することが私たちの発展の道です。私たちは強力な品質管理チームと非常に厳格なプロセスを持っており、さまざまな品質グレード標準に従って品質を保証しています。
Q10: SMA RFコネクタの保証は何ですか？
A: 当社の保証は納品後3ヶ月です。Elite Electronicはアフターサービスに高い注意を払っています。
