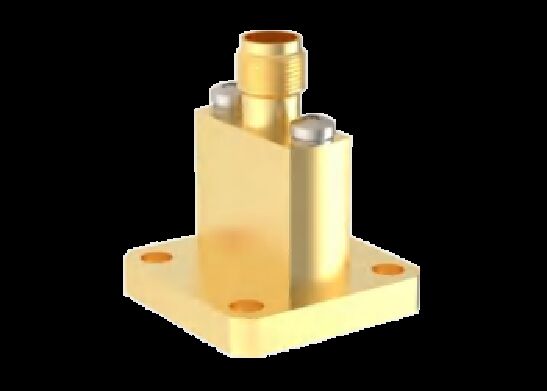

Waveguides to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180

Waveguides to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180
Waveguides to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180

大画像 :  Waveguides to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 ベストプライス

商品の詳細:
起源の場所: 西安陝西省
ブランド名: ELT
証明: ISO9001, ISO14001
モデル番号: K/BJ260-KFE5
お支払配送条件:
最小注文数量: 在庫がない場合は10個
価格: Depend on the quantity
パッケージの詳細: カートンボックス
受渡し時間: 支払い後8～12週間以内
支払条件: LC、T/T
供給の能力: 要件に応じて
連絡先
詳細製品概要
導波管のサイズ: BJ260(WR34) 周波数範囲: 21.7GHz～33GHz
VSWR: ≤1.3 挿入損失: ≤0.35dB
ボディジオメトリ: 打ち上げ終了 カスタマイズ: 利用可能
ハイライト:

WR90 waveguide to coaxial adapter

,

WR15 waveguide port adapter

,

WRD750 waveguide coaxial converter

  • Product Introduction
Elite Electronic designs & manufactures waveguide-to-coaxial adapters with a frequency range of 5.4GHz to 110GHz. Boasting high reliability, compact size, and outstanding performance, these adapters are widely utilized in microwave measurement systems and millimeter-wave equipment,typically utilized in radar system designs for their high-power handling capabilities, in antenna feed networks for low loss and phase precision, and in test laboratories.

Waveguide ports are available in standard rectangular and double-ridged configurations, with custom non-standard waveguide ports also offered to meet specific user requirements. The coaxial end features a comprehensive range of connection interfaces, including N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm, 0.8mm and microstrip types.  Structurally, the waveguide-to-coaxial adapters are categorized into two types: end-launch and right-angle. Notably, the right-angle model can also be configured for high-power applications.

Waveguide Rectangular short as WR with the accompanying number indicating the waveguide’s inner width in hundredths of an inch. Our product range includes waveguides rectangular according to standard models such as WR-90,WR-75, WR-60, WR51, WR-42, WR-34, WR-28, WR-22, WR-19, WR-15, WR-12, WR-10, WRD750, WRD650, WRD500, WRD180 . We also can custom according to the drawing.

  • Outline Drawing
WR34 to K 2.92mm Female End Lauch Waveguide to Coaxial Adapter, 21.7~33GHz
Waveguides to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 0
WR34 to K 2.92mm Female Right Angle Waveguide to Coaxial Adapter, 21.7~33GHz

Waveguides to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 1
  • Cross-references of Waveguide Standards -WR Series & BJ Series

Chinese Standard International Standard Frequency Range (GHz)
BJ84 WR112 6.57~9.99
BJ100 WR90 8.20~12.5
BJ120 WR75 9.84~15.0
BJ140 WR62 11.9~18.0
BJ180 WR51 14.5~22.0
BJ220 WR42 17.6~26.7
BJ260 WR34 21.7~33.0
BJ320 WR28 26.3~40.0
BJ400 WR22 32.9~50.1
BJ500 WR19 39.2~59.6
BJ620 WR15 49.8~75.8
BJ740 WR12 60.5~91.9
BJ900 WR10 73.8~112
