WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180の波導口を持つ同軸アダプタへの波導

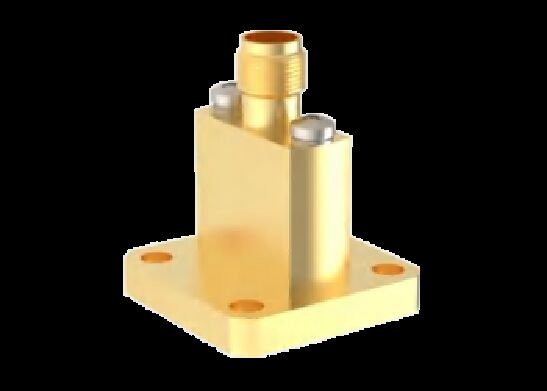

Waveguide to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 from 6.5GHZ to 145GHz
Waveguide to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 from 6.5GHZ to 145GHz Waveguide to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 from 6.5GHZ to 145GHz Waveguide to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 from 6.5GHZ to 145GHz

大画像 :  WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180の波導口を持つ同軸アダプタへの波導 ベストプライス

商品の詳細:
起源の場所: 西安陝西省
ブランド名: ELT
証明: ISO9001, ISO14001

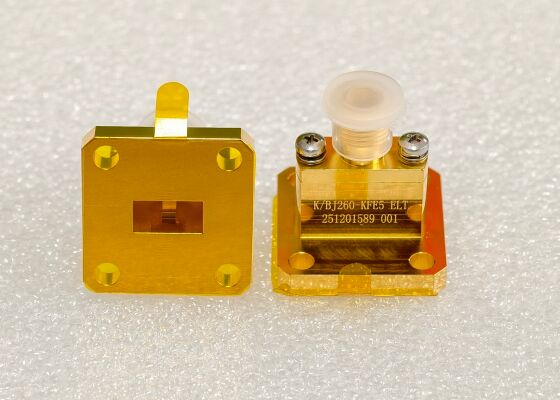

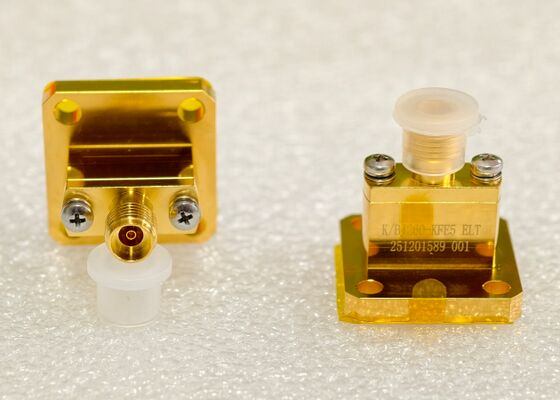

モデル番号: K/BJ260-KFE5
お支払配送条件:
最小注文数量: 在庫がない場合は10個
価格: Depend on the quantity
パッケージの詳細: カートンボックス
受渡し時間: 支払い後8～12週間以内
支払条件: LC、T/T
供給の能力: 要件に応じて
連絡先
詳細製品概要
製品名: 導波管 - 同軸アダプター 導波管のサイズ: BJ260(WR34)
周波数範囲: 21.7GHz～33GHz VSWR: ≤1.3
挿入損失: ≤0.35dB 導波路のスタイル: 打ち上げの終わり,右角
頻度: 6.5GHz～145GHz 導波管ポート: WR90、WR75、WR60、WR51、WR42、WR34、WR28、WR22、WR19、WR15、WR12、WR10、WRD750、WRD650、WRD500、WRD180
ハイライト:

WR90 波導体から同軸アダプター

,

WR15波導ポートアダプタ

,

WRD750 波導同軸変換器

  • 製品紹介
エリート・エレクトロニクスは 6.5GHz から 145GHz の周波数帯の 波導体から同軸アダプタを設計・製造しています 高信頼性,コンパクトサイズ,優れた性能を誇っていますこれらのアダプターは,マイクロ波測定システムとミリ波装置に広く使用されています通常は高電力処理能力のためにレーダーシステム設計,低損失と相精度のためにアンテナフィードネットワーク,および試験ラボで使用されます.

波導ポートは標準の長方形と二角型配置で提供されており,特定のユーザー要件を満たすためにカスタム非標準の波導ポートも提供されています.同軸端は,接続インターフェースの包括的な範囲を特徴としていますN,TNC,SMA,SMP,3.5mm,K (2.92mm),2.4mm,1.85mm,1.0mm,0.8mmおよびマイクロストライプタイプを含む.構造的には,波導体から同軸アダプタは,端打ちおよび直角型で2種類に分類される.特に,直角型は,高功率アプリケーションのために構成することもできる.

波導体 WR と簡略化され,波導体の内側幅をインチの百分の1で示す付随番号が付いている.WR-90などの標準モデルに従って長方形波導体を含むWR-75,WR-60,WR51,WR-42,WR-34,WR-28,WR-22,WR-19,WR-15,WR-12,WR-10,WR-8,WRD750,WRD650,WRD500,WRD180. 図面に従ってカスタマイズすることもできます.

  • 輪郭図
WR34 から K 2.92mm 女性端 ラウチ波導体から同軸アダプター, 21.7~33GHz
WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180の波導口を持つ同軸アダプタへの波導 0
WR34 から K 2.92mm 女性 右角波導体から同軸アダプター, 21.7~33GHz

WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180の波導口を持つ同軸アダプタへの波導 1
  • 他の波導体から同軸アダプタ

波導体からSMAアダプター,波導体からN型アダプター,波導体から2.4mmアダプター,波導体から1.85mmアダプター,波導体から1.0mmアダプター,0.8mmアダプターに波導体.他のモデルが必要な場合は,自由に私達に連絡してください.


コアキシャルアダプターへの波導体 コアキシアルインターフェース

波導体

ポートサイズ

 周波数範囲
SMAアダプターへの波導体 SMA

 BJ100 (WR90)

 8.2~12.5GHz
SMAアダプターへの波導体 SMA BJ120 (WR75) 9.84~15GHz
SMAアダプターへの波導体 SMA BJ140 (WR62) 11.9~18GHz
SMAアダプターへの波導体 SMA BJ180 (WR51) 14.5~22GHz
Kアダプターへの波導体 2.92mm BJ220 (WR42) 17.6~26.7GHz
Kアダプターへの波導体 2.92mm BJ260 (WR34) 21.7~33GHz
Kアダプターへの波導体 2.92mm BJ320 ((WR28) 26.4~40GHz
2.4mm アダプターへの波導体 2.4mm BJ400 ((WR22) 32.9~50GHz
1.85mm アダプターへの波導体 1.85mm BJ500 (WR19) 39.2~59.6GHz
1.85mm アダプターへの波導体 1.85mm BJ620 (WR15) 50~67GHz, 49.8~70GHz
1.0mm アダプターへの波導体 1.0mm BJ740 (WR12) 60~90GHz
1.0mm アダプターへの波導体 1.0mm BJ900 (WR10) 74~110GHz
SMAアダプターへの波導体 SMA WRD650 6〜18GHz
SMAアダプターへの波導体 SMA WRD750 7.5~18GHz
Kアダプターへの波導体 2.92mm WRD180 18~40GHz
N アダプターへの波導体 N型 WRD500 6~18GHz



  • 波導体規格のクロス参照 - WRシリーズ&BJシリーズ

中国標準 国際標準 周波数範囲 (GHz)
BJ84 WR112 6.57~999
BJ100 WR90 8.20~125
BJ120 WR75 9.84〜150
BJ140 WR62 11.9~180
BJ180 WR51 14.5~220
BJ220 WR42 17.6~267
BJ260 WR34 21.7~330
BJ320 WR28 26.3~400
BJ400 WR22 32.9~501
BJ500 WR19 39.2~596
BJ620 WR15 49.8~75 だった8
BJ740 WR12 60.5~91.9
BJ900 WR10 73.8~112
  • 適用する

    1航空宇宙・レーダーシステム

    • レーダーシステム:波導体から同軸アダプタは,アンテナ端の波導体フィードネットワークとバックエンドの同軸送信/受信 (T/R) モジュールを接続するために使用されます.信号の相一致性を保証しなければならない.特に高周波帯 (X帯とKu帯など) で
    • 電子妨害システム:信号送信および受信チェーンで使用され,信号の純粋性を確保するために非常に低い電圧常動波比 (VSWR) を必要とする.
    • テレメトリシステム:高振動や高衝撃の飛行環境では,直角または頑丈なトランジションが信頼性の高い電気接続を提供します.

    2衛星通信 (Satcom)

    • 地上ステーション Tx/Rx:波導体から同軸アダプタは,パラボリックアンテナの波導体出力を低ノイズアンプ (LNA) またはパワーアンプ (PA) の同軸入力に接続する.
    • 衛星用荷重試験衛星用負荷の地上検証では,高性能移行を使用して宇宙環境での信号伝送をシミュレートし,試験の精度を保証します.衛星間リンク:衛星内では,空間を節約し重量を減らすためにコンパクトな波導体から同軸構造がしばしば使用されます.

    3テスト&測定

    • アンテナテスト:波導アンテナをベクトルネットワーク分析器 (VNA) に接続する.特にミリ波帯 (26.5GHz~110GHz) では,高精度移行 (2.4mmまたは2.92mm接続器など) が必要である.アネホイク・チャンバー試験:移行は,電波導体伝送線からの信号をEMC室内の同軸試験装置に路由するために使用されます.自動試験装置 (ATE):直角アダプターは,レイアウトを最適化するために,空間制限のテスト装置でしばしば使用されます.

    4ワイヤレス通信 (5G/6G&マイクロ波リレー)

    • 5G/6Gミリ波研究開発ベースステーションのプロトタイプ作成とテストに使用され,ミリ波チップ/モジュールを試験機器に接続する.ポイント・トゥ・ポイントマイクロ波通信長距離マイクロ波伝送リンクにおける信号結合と監視に使用される.

    5産業,医療,科学研究

    • 工業用マイクロ波:電子レンジの加熱装置と乾燥装置の電源モニタリング
    • メディカルマイクロ波: マイクロ波理学療法と腫瘍高温化機器における信号伝達
    • 大規模な科学施設:粒子加速器や無線望遠鏡 (FASTなど) で使用され,高性能で低騒音の信号伝送を行う.

WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180の波導口を持つ同軸アダプタへの波導 2

  • 梱包 と 輸送

コアキシアルアダプターへの波導体は 輸送中に最大限の保護を保証するために 慎重にパッケージされています衝撃や振動による損傷を防ぐため,マッサージされた箱.


パッケージには,部品番号や仕様を含む製品情報が明示的に表示され,識別や在庫管理を容易にする.

WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180の波導口を持つ同軸アダプタへの波導 3


  • RFQ:


Q1: 取引会社ですか? それとも製造会社ですか?
A: 私たちは,RF/マイクロ波互換部品で 23年以上の経験を持つメーカーです.


Q2: 現在,どんな製品を提供できますか?
A: RFコネクタ,アダプタ,ケーブル組成,波導体から同軸アダプタ,波導体製品,ガラスから金属への密閉式コネクタ,マイクロDサブ,マイクロ波回転接頭,その他のマイクロ波部品.


Q3:無料のサンプルは利用できますか?
A: はい,もしストックがある場合,フリーサンプルは貨物収集で利用できます.


Q4:あなたの会社はカスタマイズを受け容れるのですか?
A:ODM は歓迎されます.ODM の 23 年以上の経験を持つ エリート・エレクトロニクスは,デザイン,製品開発,研究開発,相互接続製品の統合を支援することができます.


Q5: 支払い条件は?
A: L/C,T/T,Western Union,貿易保証 (クレジットカード&T/T) などを受け入れることができます.


Q6: リードタイムは何ですか?
A: サンプル注文には5〜7日,大量生産注文には4〜12週間 (異なる量,ODMなどに基づいて)


Q7:どうやって商品を届けるの?
A: 一般的に,私たちは,DHL,UPS,FedEx,TNTなどの国際特急と協力し,私たちの顧客が迅速に,しかし最も低い貨物で彼らの商品を取得できるようにします.航空や海で船も利用できます.


Q8:商品が到着するまでどのくらい待たなければならないのですか?
A: 航空運輸では5~8日,国際特急では3~8日.


Q9: コアキシアルアダプターへの波導体の品質はどうですか?
A: 多くの国のハイテクプロジェクトの高品質のサプライヤーとして,優れた製品を提供することは私たちの発展方法です.私たちは,異なる品質グレード基準に従って私たちの品質を保証するために,強力な品質管理チームと非常に厳格なプロセスを持っています.
