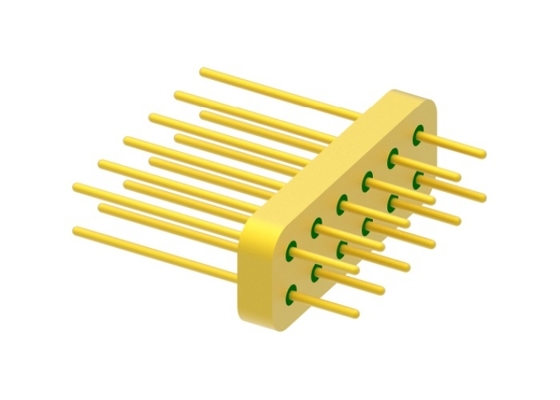

12ピンの2列の密閉式電気コネクタ 小型の金線結合 MC-2188
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Product Name: | Hermetic Multi-pin Headers | Impedance: | other |
|---|---|---|---|
| Pin: | 12-pin | Row: | 2-row |
| Plating: | Gold Plated | Pin Material: | Kovar 4J29 |
| Glass: | 7052,7070 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 | ||
| ハイライト: | 12ピンの密閉式電気接続器,小型の金線結合接続器,ガラスから金属の密封 MC-2188接続器 |
||
12 金線ボンディング表面を備えたピン2列ハーメチックマルチピンヘッダー
ハーメチック ガラス-金属シール RF/DCフィードスルー /マルチピンヘッダー /コネクタとも呼ばれますガラス絶縁体。主に、ガスシール要件のあるモジュール間、モジュールとコンポーネント間で、マイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
誘電率と誘電損失の低いガラスを絶縁および支持材料として使用しています。ハウジングと導体は、高温下で焼結されたコバール合金で作られており、表面は金メッキされています。中心導体には、金線ボンディング、はんだ付け、嵌合など、さまざまな終端スタイルがあります。ガラス絶縁体は小型、軽量、ハーメチック、高信頼性であり、近年、電子機器製造業界で広く普及しています。
仕様:
| 製品名 | ガラス-金属マルチピンヘッダー |
| インピーダンス | その他 |
| タイプ | 12ピン |
| 列 | 2列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール4J29 |
|
ガラス材質
ガラスの色
|
7050または7070タイプまたはDM308
緑または白
|
| 周波数範囲 | NA |
| VSWR | NA |
| 耐電圧 | ≥300V |
|
ハーメチック性 リーク率 |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | ≥2000MΩ（シングルピンの場合）、≥1000MΩ（マルチピンの場合） |
| 動作温度 | -65℃~+260℃ |

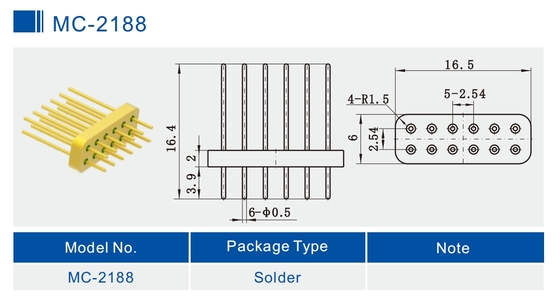

詳細画像
単位：mm
製品リスト:
| 50Ω RFシングルピンJMシリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RFシングルピンJM標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RFシングルピンJM非標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| DCシングルピンJKシリーズ | はんだ付けとボンディングの選択肢 |
| DCシングルピンJK標準シリーズ | はんだ付けとボンディングの選択肢 |
| DCシングルピンJK非標準シリーズ | はんだ付けとネイルヘッドボンディングの選択肢 |
|
マルチピンヘッダーJMCシリーズ
|
1〜3列で1〜9ピンの選択肢 |
| カスタム寸法 |
幅広い範囲 |
Catalog-Glass-to-Metal Hermetic Seals.pdf
特徴:
- 小型
- 軽量
- ハーメチック
- 安定した品質と高い信頼性
- 内部導体：金線ボンディング、はんだ付け、嵌合方法を選択可能
アプリケーション:
電子パッケージ、電子対抗手段、衛星、ミサイル、レーダーなど、軍事、航空電子工学、航空宇宙、自動車分野で幅広い用途があります。SMA、ミリ波製品で使用できます。
利点:
- ミリタリーグレード、1.27um金メッキ
- 厳格な公差管理
- 標準およびカスタム設計を選択可能。
- 高い費用対効果の高い製品とサービス
- 標準サイズの大規模在庫
- カスタム製品の短納期
注記:
100,000種類以上の ハーメチックガラス-金属シールコネクタがあります。使用しているコネクタが見つからない場合は、詳細をお知らせください。
