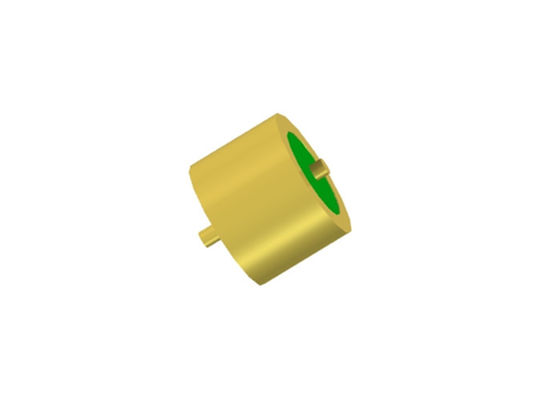

シングルピン RF 50 オーム ガラスからメタルシール接続器 ヘルメティック JM3022-2-JHH
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| メッキ: | 金メッキ | ピン: | シングルピン |
|---|---|---|---|
| ピン材料: | Kovar 4J29 | ガラス材質: | 7052,7070、DM308 |
| エルメシティ: | <1.01325 x 10e-08 std.cc/s | 証明書: | ROHS ISO-9001-2015 |
| パッケージ: | ガラスからメタルシール | 差し迫り: | RF 50オーム |
| ブランド名: | ELT(Elite) | ODM: | 要件に応じてカスタマイズできます |
| ハイライト: | シングルピンRFガラスメタルコネクタ,50 オーム 密閉 ガラス メタル 密封,JM3022-2-JHH ガラスから金属への接続器 |
||
金線ボンディング表面付き、ガラス融着型単ピンRF 50Ωハーメチックシール
仕様JM3022-2-JHH:
| 製品名 | ガラス融着型ハーメチックシール |
| インピーダンス | 50Ω RF |
| タイプ | 1ピン |
| 列数 | 1列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール 4J29 |
|
ガラス材質
ガラス色
|
7052または7070タイプまたはDM308
緑または白
|
| 周波数範囲 | DC-18GHz |
| VSWR | 1.35 |
| 耐電圧 | ≥500V |
|
気密性 漏れ率 |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | ≥2000MΩ |
| 動作温度 | -65℃～+260℃ |
はじめに
ガラス融着型ハーメチックシール RF/DCフィードスルー /マルチピンヘッダー /コネクタとも呼ばれますガラス絶縁体。主に、ガスシール要件のあるモジュール間、モジュールとコンポーネント間でマイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率と低誘電正接のガラスを絶縁および支持材料として使用します。ハウジングと導体はコバール合金でできており、高温で焼結され、表面は金メッキされています。中央導体には、金線ボンディング、はんだ付け、嵌合などのさまざまな終端スタイルがあります。ガラス絶縁体は小型、軽量、気密性、高信頼性であり、近年エレクトロニクス製造業界で広く使用されています。
特徴:
-小型
-軽量
-気密性
-安定した品質と高信頼性
-内部導体：金線ボンディング、はんだ付け、嵌合方法を選択可能
応用:
エレクトロニクスパッケージ、衛星、レーダーなどの航空宇宙、航空宇宙、自動車分野で幅広い応用範囲があります。SMA、ミリ波製品と組み合わせて使用できます。
利点:
-1.27um金メッキ
-厳格な公差制御
-標準およびカスタムデザインを選択可能。
-高費用対効果の高い製品とサービス
-標準サイズの大量在庫
-カスタム製品の迅速な納品
製品リスト:
| 50Ω RF単ピン JMシリーズ | はんだ付け嵌合およびボンディング選択 |
| 50Ω RF単ピン JM標準シリーズ | はんだ付け嵌合およびボンディング選択 |
| 50Ω RF単ピン JM非標準シリーズ | はんだ付け嵌合およびボンディング選択 |
| DC単ピン JKシリーズ | はんだ付けおよびボンディング選択 |
| DC単ピン JK標準シリーズ | はんだ付けおよびボンディング選択 |
| DC単ピン JK非標準シリーズ | はんだ付けおよびネイルヘッドボンディング選択 |
|
マルチピンヘッダー JMCシリーズ
|
1〜9ピン、1〜3列選択可能 |
| カスタム寸法 |
幅広い |
注意:
当社は100,000種類以上のガラス融着型ハーメチックシールコネクタを取り扱っております。お探しのコネクタが見つからない場合は、詳細をお知らせください。
