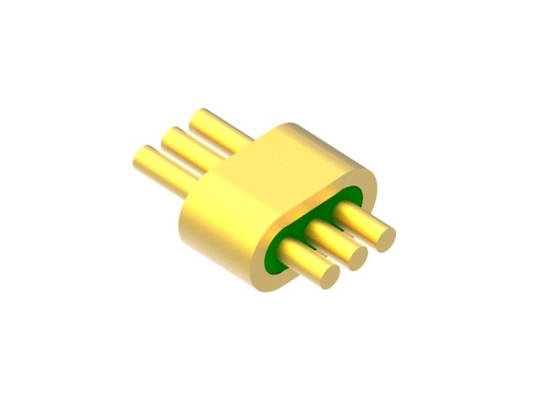

コヴァル 4J29 3ピンヘッダーコネクタ ヘルメティックDC直切用溶接機 MC-1765-JH
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 3 pins | Pin Material: | Kovar 4J29 |
| Glass Material: | 7052,7070 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 | Package: | Glass to metal seals |
| ブランド名: | ELT(Elite) | ODM: | can be customized according to your requirement |
| ハイライト: | Kovar 4J29 3ピンヘッダーコネクタ,密閉式直流直切コネクタ,ガラスから金属のシール溶接器 |
||
3ピン気密DCマルチピンヘッダ ストレートカットピン はんだ用

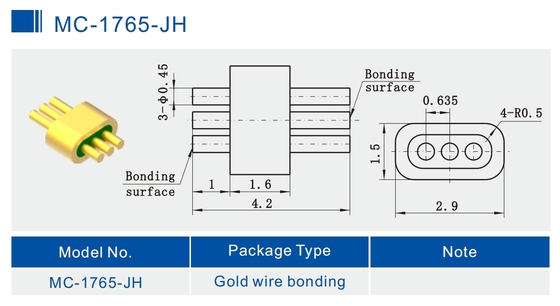

の仕様MC-1765-JH:
| 製品名 | 気密ストレートカット ピンマルチピンヘッダ |
| インピーダンス | NA |
| タイプ | 3ピン |
| 行数 | 1行 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール4J29 |
|
ガラス材質
ガラスの色
|
7050または7070タイプ
緑または白
|
| 周波数範囲 | NA |
| VSWR | NA |
| 耐電圧 | ≥100V |
|
気密性 リーク率 |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | ≥2000MΩ |
| 動作温度 | -65℃～+260℃ |
導入
気密ガラス-金属シールRF/DCフィードスルー /マルチピンヘッダ /コネクタとも呼ばれますガラス絶縁体. これらは主に、ガスシール要件のあるモジュール間、モジュールとコンポーネント間でマイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントで最も重要なコンポーネントの1つです。
低誘電率と低誘電損失のガラスを絶縁および支持材料として使用しています。ハウジングと導体は、高温下で焼結されたコバール合金で作られており、表面は金メッキされています。中心導体には、金線ボンディング、はんだ付け、嵌合など、さまざまな終端スタイルがあります。ガラス絶縁体は小型、軽量、気密性があり、信頼性が高く、近年、電子機器製造業界で広く普及しています。
特徴：
-小型
-軽量
-気密性
-安定した品質と高い信頼性
-内部導体：金線ボンディング、はんだ付け、および選択可能な嵌合方法
アプリケーション：
電子パッケージ、電子対策、衛星、ミサイル、レーダーなど、軍事、航空電子工学、航空宇宙、自動車分野での幅広い用途。SMA、ミリ波製品で使用できます。
利点：
-1.27um金メッキの軍用グレード
-厳格な公差管理
-選択可能な標準およびカスタム設計。
-高 費用対効果の高い製品とサービス
-標準サイズの大規模在庫
-カスタム製品の短納期
製品リスト：
| 50Ω RFシングルピンJMシリーズ | はんだ付け、嵌合、ボンディングの選択 |
| 50Ω RFシングルピンJM標準シリーズ | はんだ付け、嵌合、ボンディングの選択 |
| 50Ω RFシングルピンJM非標準シリーズ | はんだ付け、嵌合、ボンディングの選択 |
| DCシングルピンJKシリーズ | はんだ付けとボンディングの選択 |
| DCシングルピンJK標準シリーズ | はんだ付けとボンディングの選択 |
| DCシングルピンJK非標準シリーズ | はんだ付けとネイルヘッドボンディングの選択 |
|
マルチピンヘッダJMCシリーズ
|
1〜3列の1〜9ピンの選択 |
| カスタム寸法 |
幅広い範囲 |
注記：
100,000種類以上の 気密ガラス-金属シールコネクタ, 使用しているコネクタが見つからない場合は、詳細をお知らせください。
