3ピンネイルヘッド ガラスからメタル 密封ヘッダー 金線結合表面 MC-1495-JH
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| メッキ: | 金メッキ | ピン: | マルチピン |
|---|---|---|---|
| ピン番号: | 3ピン | ピン材料: | Kovar 4J29 |
| ガラス材質: | 7052,7070、DM308 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| 証明書: | ROHS ISO-9001-2015 | パッケージ: | ガラスからメタルシール |
| ブランド名: | ELT(Elite) | ODM: | 要件に応じてカスタマイズできます |
| ハイライト: | 3ピンのガラスから金属のシールヘッダー,金線付きの密封型ヘッダー,保証付きのガラスと金属のコネクタ |
||

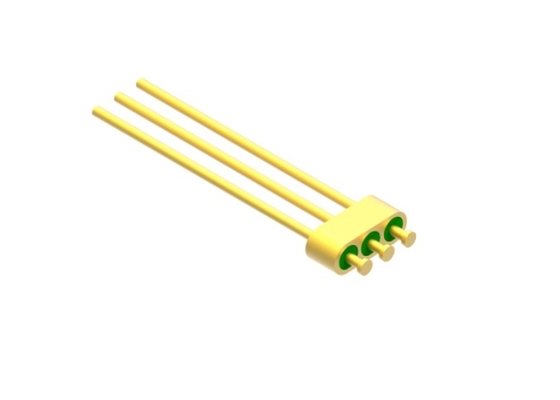

3ピンネイルヘッドハーメチックDCマルチピンヘッダー（金線ボンディング面付き）

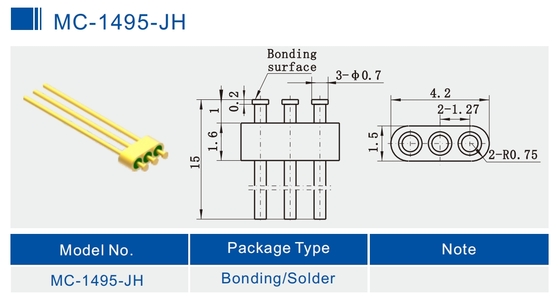

仕様MC-1495-JH：
| 製品名 | ハーメチックネイルヘッドマルチピンヘッダー |
| インピーダンス | 該当なし |
| タイプ | 3ピン |
| 列 | 1列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール4J29 |
|
ガラス材質
ガラス色
|
7050または7070タイプまたはDM308
グリーンまたはホワイト
|
| 周波数範囲 | 該当なし |
| VSWR | 該当なし |
| 耐電圧 | ≥100V |
|
ハーメチック性 リークレート |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | ≥2000MΩ |
| 動作温度 | -65℃～+260℃ |
はじめに
ハーメチックガラス金属シールRF/DCフィードスルー /マルチピンヘッダー /コネクタとも呼ばれますガラスインシュレータ。主に、ガスシール要件のあるモジュール間、モジュールとコンポーネント間でマイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率、低誘電損失のガラスを絶縁および支持材として使用します。ハウジングと導体はコバール合金でできており、高温で焼結され、表面は金メッキされています。センターコンダクターには、金線ボンディング、はんだ付け、嵌合などのさまざまな終端スタイルがあります。ガラスインシュレータは小型、軽量、ハーメチック、高信頼性であり、近年エレクトロニクス製造業界で広く使用されています。
特徴：
-小型
-軽量
-ハーメチック
-安定した品質と高信頼性
-内部導体：金線ボンディング、はんだ付け、嵌合方法を選択可能
応用：
エレクトロニクスパッケージの幅広い応用範囲、商用航空宇宙、衛星、レーダー、その他の航空電子工学、航空宇宙、自動車分野。SMA、ミリ波製品と組み合わせて使用できます。
利点：
-1.27um金メッキ
-厳格な公差制御
-標準およびカスタムデザインを選択可能。
-高コスト効率の高い製品とサービス
-標準サイズの大量在庫
-カスタム製品の迅速な納品
製品リスト：
| 50Ω RFシングルピンJMシリーズ | はんだ付け嵌合およびボンディング選択 |
| 50Ω RFシングルピンJM標準シリーズ | はんだ付け嵌合およびボンディング選択 |
| 50Ω RFシングルピンJM非標準シリーズ | はんだ付け嵌合およびボンディング選択 |
| DCシングルピンJKシリーズ | はんだ付けおよびボンディング選択 |
| DCシングルピンJK標準シリーズ | はんだ付けおよびボンディング選択 |
| DCシングルピンJK非標準シリーズ | はんだ付けおよびネイルヘッドボンディング選択 |
|
マルチピンヘッダーJMCシリーズ
|
1〜9ピン、1〜3列選択可能 |
| カスタム寸法 |
幅広い |
注意：
当社は100,000種類以上のハーメチックガラス金属シールコネクタを取り扱っています。お探しのコネクタが見つからない場合は、詳細をお知らせください。
