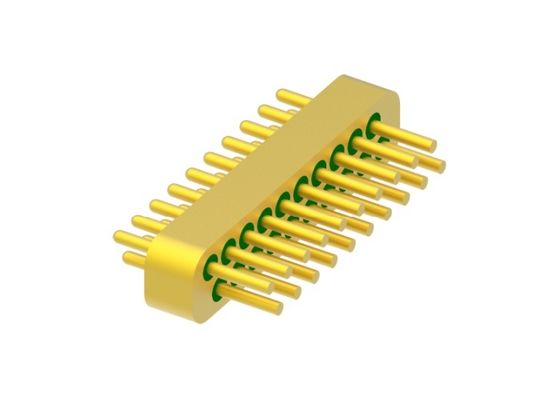

20ピン2列気密電気コネクタ 小型サイズ 金線ボンディング MC-827T1-JH
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | ハーメチックマルチピンヘッダー | インピーダンス: | 他の |
|---|---|---|---|
| ピン: | 20ピン | 行: | 2列 |
| メッキ: | 金メッキ | ピン材料: | Kovar 4J29 |
| ガラス: | 7052,7070 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| 証明書: | ROHS ISO-9001-2015 | ||
| ハイライト: | 20ピンヘルメチックヘッダーコネクタ,0.5mmピン径ガラスメタルコネクタ,金線ボンディングヘルメチックコネクタ |
||
20ピン 2列 0.5mmピン径 金線ボンディング表面付きハーメチックヘッダー
ハーメチック ガラス-金属シール RF/DCフィードスルー /マルチピンヘッダー /コネクタ とも呼ばれます ガラス絶縁体。主にモジュール間、モジュールとガスシール要件のあるコンポーネント間のマイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率、低誘電損失のガラスを絶縁および支持材として使用します。ハウジングと導体は、高温で焼結されたコバール合金で作られ、表面は金メッキされています。センターコンダクターには、金線ボンディング、はんだ付け、嵌合などのさまざまな終端スタイルがあります。 ガラス絶縁体は小型、軽量、ハーメチック、高信頼性であり、近年エレクトロニクス製造業界で広く普及しています。
仕様:
| 製品名 | ガラス-金属 マルチピンヘッダー |
| インピーダンス | その他 |
| タイプ | 20ピン |
| 列 | 2列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール4J29 |
|
ガラス材質
ガラス色
|
7052または7070タイプ
緑または白
|
| 周波数範囲 | NA |
| VSWR | NA |
| 耐電圧 | ≥300V |
|
ハーメチック性 漏れ率 |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | ≥2000MΩ シングルピンの場合、≥1000MΩ マルチピンの場合、 |
| 動作温度 | -65℃~+260℃ |

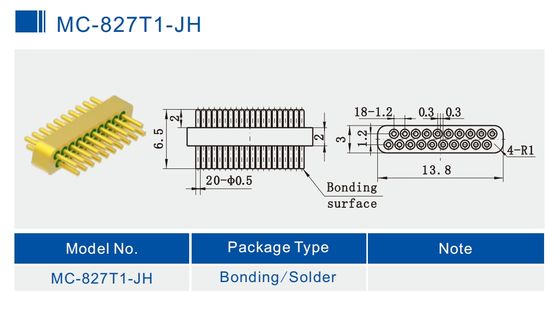

詳細画像
単位:mm
製品リスト:
| 50Ω RFシングルピン JMシリーズ | はんだ付け嵌合およびボンディング選択 |
| 50Ω RFシングルピン JM標準シリーズ | はんだ付け嵌合およびボンディング選択 |
| 50Ω RFシングルピン JM非標準シリーズ | はんだ付け嵌合およびボンディング選択 |
| DCシングルピン JKシリーズ | はんだ付けおよびボンディング選択 |
| DCシングルピン JK標準シリーズ | はんだ付けおよびボンディング選択 |
| DCシングルピン JK非標準シリーズ | はんだ付けおよびネイルヘッドボンディング選択 |
|
マルチピンヘッダー JMCシリーズ
|
1〜9ピン、1〜3列選択 |
| カスタム寸法 |
幅広い |
特徴:
- 小型
- 軽量
- ハーメチック
- 安定した品質と高い信頼性
- 内部導体: 金線ボンディング、はんだ付け、嵌合方法を選択可能
応用:
エレクトロニクスパッケージの幅広い応用範囲、商用航空宇宙、衛星、レーダー、その他アビオニクス、航空宇宙、自動車分野。SMA、ミリ波製品と組み合わせて使用できます。
利点:
- 1.27um金メッキ
- 厳格な公差制御
- 標準およびカスタムデザインを選択可能。
- 高いコストパフォーマンスの高い製品とサービス
- 標準サイズの大量在庫
- カスタム製品の迅速な納品
注意:
100,000種類以上のハーメチックガラス-金属シールコネクタがあります。使用中のコネクタが見つからない場合は、詳細をお知らせください。
