全半径ガラス - 金属シールコネクタ RFフィードスルー 気密パッケージ用 M2816
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | ガラスから金属製のハーメチックシール | ピン: | シングル |
|---|---|---|---|
| ピンチップオプション: | 完全な半径 | 証明書: | ROHS ISO-9001-2015 |
| メッキ: | 金メッキ | DCフィードスルス: | Kovar 4J29 |
| ガラス: | 7052、7070 | エルメシティ: | 1 x 10-9 cche/sec @ 1 atm |
| ハイライト: | 全半径ガラス金属コネクタ,RFスルーホールド ハーメチックパッケージング,M2816 ガラス金属シール接続器 |
||

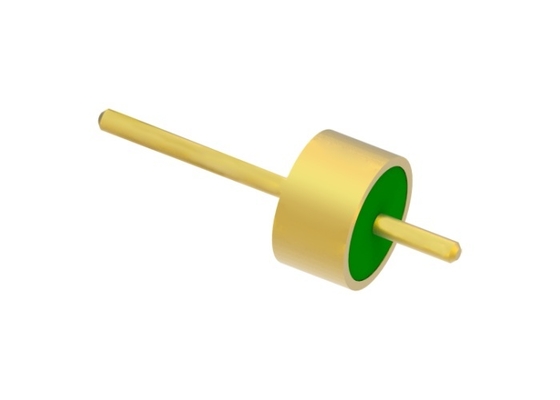

フルラジウス ガラス-金属シールコネクタ 封止パッケージ用RFフィードスルー
フルラジウス ガラス-金属シール とも呼ばれますガラス絶縁体. 主にモジュール間、モジュールとコンポーネント間のマイクロ波信号、電力信号、制御信号を、ga を持つコンポーネントに伝送するために使用されますスシーリング要件。シーリングコンポーネントの中で最も重要なコンポーネントの1つです。
 |
|
低誘電率、低誘電正接のガラスを絶縁および支持材として使用します。ハウジングと導体はコバール合金でできており、高温で焼結され、表面は金メッキされています。センターコンダクターには、金線ボンディング、はんだ付け、嵌合などのさまざまな終端スタイルがあります。ガラス絶縁体は小型、軽量、気密性、高信頼性であり、近年エレクトロニクス製造業界で広く使用されています。
仕様:
| 製品名 | フルラジウスガラス-金属シール |
| インピーダンス | RF |
| タイプ | シングル |
| ピンチップオプション | フルラジウス |
| プレート | 金メッキ |
| DCフィードスルー | コバール 4J29 |
|
ガラス素材
ガラス色
|
7052 または 7070
グリーンまたはホワイト
|
| VSWR | 該当なし |
|
気密性 漏洩率 |
< 1.01325 X 10-3 Pa*cm3/s |
| 耐電圧 | ≥300V |
| 絶縁抵抗 | ≥2000MΩ シングルピンの場合、≥1000MΩ マルチピンの場合、 |
| 動作温度 | -65℃~+260℃ |
特徴:
-気密性
-安定した品質と高い信頼性
-小型
-軽量
-金線ボンディング、はんだ付け、嵌合方法を選択可能
アプリケーション:
エレクトロニクスパッケージ、衛星、レーダー、航空宇宙、航空宇宙、自動車などの分野で幅広く使用されています。SMA、ミリ波製品と組み合わせて使用できます。
利点:
-厳密な公差管理
-標準およびカスタムデザインを選択可能。
-1.27um 金メッキ
-標準サイズの在庫多数
-カスタム製品の迅速な納品
-高コストパフォーマンスの製品とサービス
-標準およびカスタムデザインを選択可能。
-1.27um 金メッキ
-標準サイズの在庫多数
-カスタム製品の迅速な納品
-高コストパフォーマンスの製品とサービス

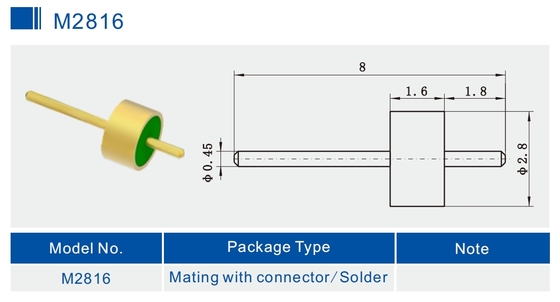

詳細画像
単位: mm
| M2816 | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RF シングルピン JM 標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RF シングルピン JM 非標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| DC シングルピン JK シリーズ | はんだ付け、ボンディングの選択肢 |
| DC シングルピン JK 標準シリーズ | はんだ付け、ボンディングの選択肢 |
| DC シングルピン JK 非標準シリーズ | はんだ付け、ネイルヘッドボンディングの選択肢 |
|
マルチピンヘッダー JMC シリーズ
|
1〜9ピン、1〜3列の選択肢 |
| カスタム寸法 |
歓迎 |
注意:
当社は100,000種類以上の 気密ガラス-金属シールコネクタを扱っています。使用中のコネクタが見つからない場合は、詳細をお知らせください。
