カスタマイズ可能な50オームRFシングルピンヘッダー、ハーメチックガラス・メタルシール、M2016、RoHS、ISO-9001-2015認証
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| メッキ: | 金メッキ | 証明書: | ROHS ISO-9001-2015 |
|---|---|---|---|
| 材料: | Kovar 4J29 | ピン: | シングルピン |
| ガラス: | 7052,7070、DM308 | エルメシティ: | <1.01325 x 10e-08 std.cc/s |
| パッケージ: | ガラスからメタルシール | 形: | コーバルメタルシールから焼結ガラス |
| ブランド名: | ELT(Elite) | サイズ: | 要件に応じてカスタマイズできます |
| ハイライト: | 50オームRFシングルピンヘッダー,ハーメチックガラスメタルシールコネクタ,RoHS ISO-9001-2015認証ヘッダー |
||

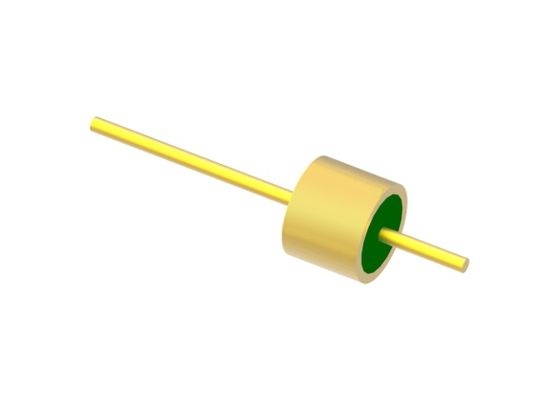

金線接合面付きシングルピン50ΩRFハーメチックガラス-メタルシール
仕様 M2016:
| 製品名 | ハーメチックガラス-メタルシール |
| インピーダンス | 50ΩRF |
| タイプ | 1ピン |
| 列 | 1列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール4J29 |
|
ガラス材質
ガラス色
|
7052または7070タイプまたはDM308
緑または白
|
| 周波数範囲 | DC-18GHz |
| VSWR | 1.35 |
| 耐電圧 | ≥500V |
|
気密性 漏洩率 |
< 1.01325 X 10-3 Pa*cm3/s |
| 絶縁抵抗 | ≥2000MΩ |
| 動作温度 | -65℃～+260℃ |
特徴:
-小型
-軽量
-気密
-安定した品質と高い信頼性
-内部導体：金線接合、はんだ付け、およびメーティング方法を選択可能
用途:
エレクトロニクスパッケージ、衛星、レーダー、その他の航空宇宙、航空宇宙、自動車分野における幅広い用途。SMA、ミリ波製品と組み合わせて使用できます。
利点:
-1.27μm金メッキ
-厳格な公差管理
-標準およびカスタムデザインを選択可能。
-高コスト効率の高い製品とサービス
-標準サイズの在庫多数
-カスタム製品の迅速な配送

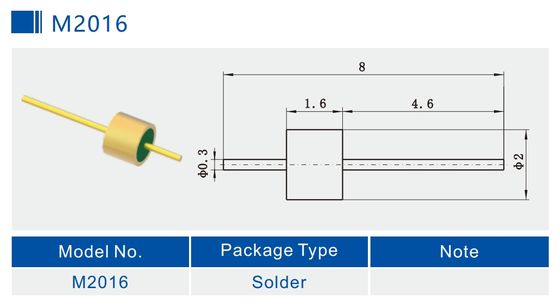

詳細画像（mm）M2016
ハーメチックガラス-メタルシール RF/DCフィードスルー /マルチピンヘッダー /コネクタは、ガラス絶縁体とも呼ばれます。主に、気密性が要求されるモジュール間、モジュールとコンポーネント間でマイクロ波信号、電力信号、および制御信号を伝送するために使用されます。これらは、シーリングコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率および低誘電損失のガラスを絶縁および支持材料として使用します。ハウジングと導体は、高温で焼結されたコバール合金で作られ、表面は金メッキされています。中央導体には、金線接合、はんだ付け、メーティングなどのさまざまな終端スタイルがあります。ガラス絶縁体は小型、軽量、気密、高信頼性であり、近年エレクトロニクス製造業界で広く使用されています。
製品リスト:
| 50ΩRFシングルピンJMシリーズ | はんだ付けメーティングおよびボンディング選択 |
| 50ΩRFシングルピンJM標準シリーズ | はんだ付けメーティングおよびボンディング選択 |
| 50ΩRFシングルピンJM非標準シリーズ | はんだ付けメーティングおよびボンディング選択 |
| DCシングルピンJKシリーズ | はんだ付けおよびボンディング選択 |
| DCシングルピンJK標準シリーズ | はんだ付けおよびボンディング選択 |
| DCシングルピンJK非標準シリーズ | はんだ付けおよびネイルヘッドボンディング選択 |
|
マルチピンヘッダーJMCシリーズ
|
1〜9ピン、1〜3列選択 |
| カスタム寸法 |
広範囲 |
注意:
当社は100,000種類以上のハーメチックガラス-メタルシールコネクタを取り扱っております。使用中のコネクタが見つからない場合は、詳細をお知らせください。
