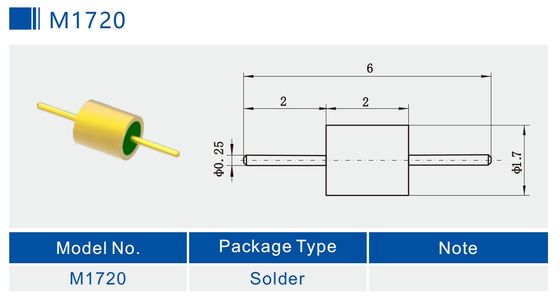

1ピンヘルメティック50オム ガラスから金属シール接続器 オーダーメイドパッケージのためのRFフィードスルー M1720
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| メッキ: | 金メッキ | ピン: | シングルピン |
|---|---|---|---|
| ピン材料: | Kovar 4J29 | ガラス材質: | 7052,7070、DM308 |
| エルメシティ: | <1.01325 x 10e-08 std.cc/s | 証明書: | ROHS ISO-9001-2015 |
| パッケージ: | ガラスからメタルシール | 差し迫り: | RF 50オーム |
| ブランド名: | ELT(Elite) | ODM: | 要件に応じてカスタマイズできます |
| ハイライト: | 1ピンヘルメティックRFフィードスルー,50オムガラスから金属シールコネクタ,カスタムパッケージのためのRFフィードスルー |
||

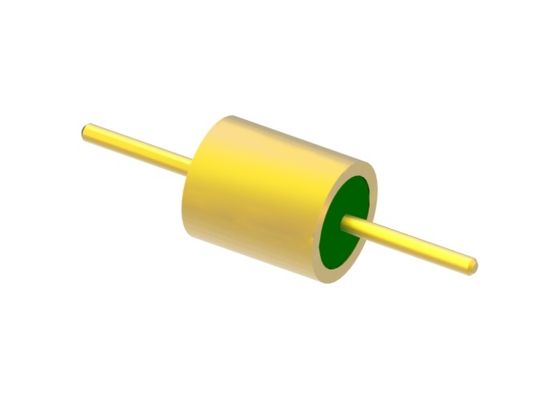

カスタムパッケージ用のシングルピンハーメチック50オームガラス-金属シールRFフィードスルー
仕様 JM5065：
| 製品名 | ハーメチックガラス-金属シール |
| インピーダンス | 50オームRF |
| タイプ | 1ピン |
| 列 | 1列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール4J29 |
|
ガラス材質
ガラス色
|
7052または7070タイプまたはDM308
緑または白
|
| 周波数範囲 | DC-18GHz |
| VSWR | 1.35 |
| 耐電圧 | ≥500V |
|
気密性 リークレート |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | ≥2000MΩ |
| 動作温度 | -65℃～+260℃ |
はじめに
ハーメチックガラス-金属シールRF/DCフィードスルー /マルチピンヘッダー /コネクタ とも呼ばれます ガラス絶縁体。主に、ガスシール要件のあるモジュール間、モジュールとコンポーネント間でマイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率と低誘電正接のガラスを絶縁および支持材料として使用します。ハウジングと導体は、高温で焼結された コバール合金で作られ、表面は金メッキされています。センターコンダクターには、金線ボンディング、はんだ付け、嵌合などのさまざまな終端スタイルがあります。ガラス絶縁体は小型、軽量、気密性、高信頼性であり、近年エレクトロニクス製造業界で広く使用されています。
特徴：
-小型
-軽量
-気密性
-安定した品質と 高信頼性
-内部導体：金線ボンディング、はんだ付け、嵌合方法を選択可能
応用：
エレクトロニクスパッケージ、衛星、レーダーなどの航空宇宙、宇宙、自動車分野での幅広い応用範囲。SMA、ミリ波製品と組み合わせて使用できます。
利点：
-1.27um金メッキ
-厳格な 公差制御
-標準およびカスタムデザインを選択可能。
-高 コスト効率の高い製品とサービス
-標準サイズの大量在庫
-カスタム製品の迅速な配送
製品リスト：
| 50Ω RFシングルピン JMシリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RFシングルピン JM標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RFシングルピン JM非標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| DCシングルピン JKシリーズ | はんだ付けおよびボンディングの選択肢 |
| DCシングルピン JK標準シリーズ | はんだ付けおよびボンディングの選択肢 |
| DCシングルピン JK非標準シリーズ | はんだ付けおよびネイルヘッドボンディングの選択肢 |
|
マルチピンヘッダー JMCシリーズ
|
1〜9ピン、1〜3列の選択肢 |
| カスタム寸法 |
幅広い |
注意：
当社は100,000種類以上の ハーメチックガラス-金属シールコネクタを取り扱っています。 使用中のコネクタが見つからない場合は、詳細をお知らせください。
