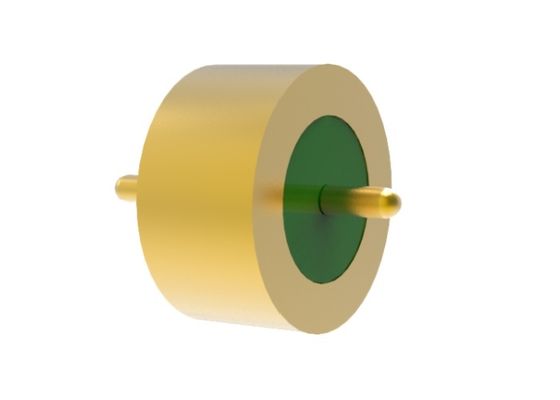

ガラスから金属のシールコネクタ ハーメティックパッケージングのためのRFフィードスルー M1710-2
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| Product Name: | Glass To Metal Hermetic Seals | Pin: | Single |
|---|---|---|---|
| Pin Tip Options: | Rounded | Certificate: | ROHS ISO-9001-2015 |
| Plating: | Gold Plated | DC Feedthrus: | Kovar 4J29 |
| Glass: | 7052, 7070 | Hermecity: | 1 x 10-9 ccHe/sec @ 1 atm |
| ハイライト: | メタルシールコネクタ RFフィードバック,密封包装 RF フィードバック |
||
ガラスから金属のシールコネクタ ハーメティックパッケージ用のRFフィードスルー
ガラス から 金属 の 密封 またガラスの隔熱器主にマイクロ波信号,電源信号,制御信号をモジュールとモジュール,モジュールとコンポーネントとの間に送信するために使用されます.密封部品の最も重要な構成要素の1つです.
 |
|
低ダイレクトレティック常数と低ダイレクトレティック損失を持つガラスは,隔熱およびサポート材料として使用されます.コヴァール合金中央導体には金線結合,溶接,配合など様々な終結スタイルがあります.ガラスの隔熱装置は小さく軽く,密閉性があり,信頼性が高く,近年,電子機器製造産業で広く使用されています.
仕様:
| 製品名 | ネイルヘッド ガラス メタルシール |
| 阻力 | RF |
| タイプ | シングル |
| ピンポイントオプション | 丸め |
| プレート | 黄金製 |
| DC フィードスルー | コヴァール 4J29 |
|
ガラスの材料
ガラスの色
|
7052 または 7070
緑色か白色
|
| VSWR | NA |
|
密閉性 漏れ率 |
< 1.01325 × 10-3パ*cm3/s |
| 電圧に耐える | ≥300V |
| 断熱抵抗 | シングルピンでは ≥2000MΩ,マルチピンでは ≥1000MΩ |
| 動作温度 | -65°C~+260°C |
特徴:
- 封鎖した
- 安定した品質と高い信頼性
- サイズが小さい
- 軽量
- 金線を結合し,溶接し,配合する方法
適用:
電子パッケージ,電子対策,ミサイル,衛星,レーダーなどの幅広い用途は,軍事,航空宇宙,航空電子,自動車および他のファイル.それはSMAと使用することができます,ミリメートル波産物.
利点:
- 厳格な許容量管理
- 標準デザインとカスタムデザイン
- 軍用品で1.27ミリゴールド
- 標準サイズの大きなストック
- カスタム製品の迅速な配達
- 高コスト効率の製品とサービス
- 標準デザインとカスタムデザイン
- 軍用品で1.27ミリゴールド
- 標準サイズの大きなストック
- カスタム製品の迅速な配達
- 高コスト効率の製品とサービス

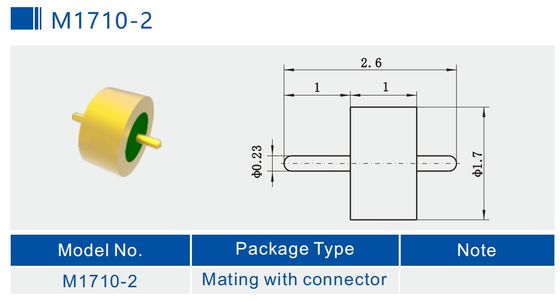

詳細な画像
単位:mm
製品リスト:カタログ ガラスから金属への密封.pdf
| M1710-2 | 溶接 交配 結合 選択 |
| 50Ω RF シングルピンJM標準シリーズ | 溶接 交配 結合 選択 |
| 50Ω RF シングルピン JM 非標準シリーズ | 溶接 交配 結合 選択 |
| DCシングルピンJKシリーズ | 溶接と結合の選択 |
| DCシングルピンJK標準シリーズ | 溶接と結合の選択 |
| DC シングルピン JK 非標準シリーズ | 溶接とネイルヘッド結合の選択 |
|
マルチピンヘッダ JMCシリーズ
|
選択可能な 1-3 行の 1 ~ 9 スピン |
| カスタムサイズ |
歓迎する |
注記:
100万種類以上ありますヘルメティック ガラスから金属のシール接続器,あなたが使っているコネクタが見つからない場合は,あなたの詳細で私達に連絡してください.
