RA SMP オス セミデテント マイクロストリップ コネクタ PCB スルーホールはんだ実装用

製品説明：

SMPコネクタMMCXコネクタと同等の超小型インターフェースを備えたプッシュオン嵌合タイプのコネクタです。これにより、高密度ブラインド嵌合、特にプリント基板、シャーシ、キャビネットに関わる用途に非常に適しています。通常はペアで使用されます。当社のソリューションは、次のような基板間 PCB 接続に使用されます。フルディテント/リミテッドディテントコネクタ+直列アダプタ+スムーズボアコネクタ。

さまざまな接続保持力に基づいて、SMP コネクタは、スムース ボア、制限付き戻り止め、および完全な戻り止めの 3 つのインターフェイス タイプに分類され、それぞれが異なるアプリケーションのニーズに対応します。

1) 滑らかなボアインターフェイス：このタイプは接続保持力が最も小さく、軸方向および半径方向の位置ずれを許容します。ブラインドメイト接続や非精密測定によく使用され、寿命が最も長いです。

2) フルディテントインターフェイス: 接続保持力が最も高く、耐振動・衝撃性にも優れたタイプです。安定性が高いにもかかわらず、一度接続すると外れにくいため、寿命は500サイクル程度と製品寿命や利便性に大きく影響します。ケーブル接続によく使用されます。

3) 制限された戻り止めインターフェイス: セミディテントインターフェイスとしても知られ、スムースボアとフルディテントの利点を兼ね備えており、フルディテントと比較して高い試験安定性と長寿命を実現します。精密な測定に適しています。

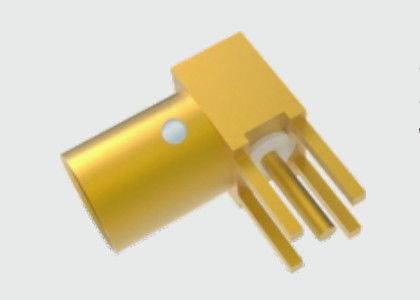

SMP オス直角 RA 限定ディテント コネクタ (単位: mm):SMP-JWHD37

他のSMP オス RA 限定デテントまたはスムース ボア コネクタ類似モデル:

SMP オス RA 限定ディテント コネクタ PCB はんだ付けモデル: SMP-JWFD22 & SMP-JWFD22-S

SMP オス RA 限定ディテント コネクタ フランジ マウントモデル: SMP-JWFD11

その他の製品については、製品カタログ sales3@xa-elite.com.cn までお気軽にお問い合わせください。

アプリケーション:

SMP コンポーネントのピンが短い、またはピンレス設計であるため、電気経路が短くなり、信号伝送速度と安定性が向上し、電子製品の全体的なパフォーマンスが向上します。 SMP コンポーネントは、優れた耐振動性と耐衝撃性を備え、はんだ接合部の欠陥率も低いです。これにより、SMPはんだ付けされた製品は優れた信頼性を発揮し、製品全体の耐久性が向上します。

SMP はんだ付け技術は、通信、家庭用電化製品、コンピュータ、自動車エレクトロニクス、産業用制御、航空宇宙分野で広く使用されています。これらの分野において、SMP技術はエレクトロニクス製品の小型化・高性能化を推進する、かけがえのない役割を果たしています。

カスタマイズ:

SMP RF コネクタの製品カスタマイズ サービス:

ブランド名: ELT

価格：数量に応じて

図面をお送りいただければ、弊社エンジニアが評価を手配するか、代替モデルを推奨させていただきます。

梱包と配送:

SMP RF コネクタの製品の梱包と発送:

SMP RF コネクタは、輸送中の保護を確保するために、小さな段ボール箱に安全に梱包されています。箱には製品名と仕様が記載されており、簡単に識別できます。

配送の際、SMP RF コネクタは注文数量に応じてパッド入りの封筒または箱に入れられます。その後、封をして配送先住所と追跡情報を記載したラベルを貼り、効率的に配達できるようにします。
