6GHz~18GHz WRD650〜SMA 男性 右角波導体〜コアックスアダプター SMA/WRD650-JF
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | WRD650 コアキシャルアダプターへの波導体 | 材料: | 青銅 |
|---|---|---|---|
| 塗装: | ニッケル付 | 周波数範囲: | 6GHzから18GHz |
| コネクタ: | SMA 男性 | VSwr: | 1.4 |
| 導波管のサイズ: | WRD650 | 身体スタイル: | 右角 |
6GHz~18GHz WRD650 から SMA 男性 右角波導体からコアックスアダプター
患者を数える頻度波導体からコアックスアダプター処理されたエリート電子(ELT) のカバー5.4GHzから110GHz高い信頼性,小サイズと優れた性能により,マイクロ波測定およびミリメートル波測定機器に広く使用されています.標準の長方形と二角線波導体,および非標準波導体は,ユーザーの要求に応じてカスタマイズすることができます.同軸端接続インターフェイスには,N,TNC,SMA,SMP,SSMP, 3つ目5K (2.92), 2.41 について851.0 と マイクロストリップ. 波導体からコアックスアダプタは,端打ち上げと直角打ち上げの2種類に分かれています.高性能構造物.
仕様SMA/WRD650-JF:
| 製品名 | WRD650 から SMA 男性波導体から同軸アダプター |
| モデル番号 | SMA/WRD650-JF |
| コアシアル型 | SMA 男性 |
| 波導体サイズ | WRD650 |
| 身体スタイル | 正角 |
| 周波数範囲6 | 6GHzから18GHz |
| SMAインペデンス | 50オム |
| VSWR | 1.4 |
利点:
-私たちの波導アダプターは高い信頼性,ミニチュアサイズ,優れた性能などがあり,マイクロ波測定器やミリメートル波装置などに広く採用されています.

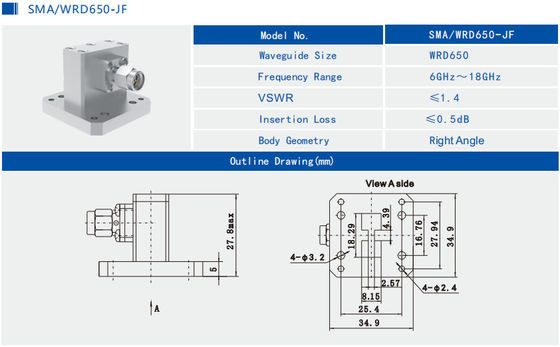

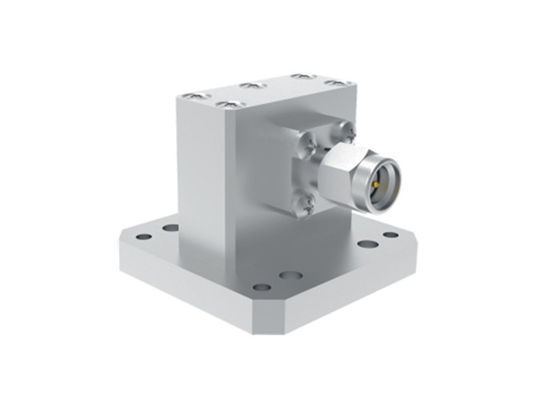

概要 図面 と 写真WRD650からSMA 男性波導体からコアックスアダプタSMA/WRD650-JF:
関連性WRD 波導体からコアックス アダプター エリート・エレクトロニックの
| モデル番号 | 記述 | 注記 |
| N/WRD500-KF1 | WRD500からN型女性端打ち上げアダプター | 6GHz~18GHz |
| K/WRD180-KF | WRD180からK2.92mmの女性直角アダプター | 18GHz~40GHz |
| SMA/WRD750-JF | WRD750からSMAの男性直角アダプタ | 7.5GHz~18GHz |
| カスタム型 | オーダーメイドサイズは受け入れられます. |
波導基準のクロス参照
| 中国標準 | 国際基準 | 周波数範囲 (GHz) |
| BJ84 | WR112 | 6.57~999 |
| BJ100 | WR90 | 8.20~125 |
| BJ120 | WR75 | 9.84~150 |
| BJ140 | WR62 | 11.9~180 |
| BJ180 | WR51 | 14.5~220 |
| BJ220 | WR42 | 17.6~267 |
| BJ260 | WR34 | 21.7~330 |
| BJ320 | WR28 | 26.3~400 |
| BJ400 | WR22 | 32.9~501 |
| BJ500 | WR18 | 39.2~596 |
| BJ620 | WR14 | 49.8~75 だった8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
注記:
1000種類以上ありますコアキシアル アダプターへの波導選択のために,あなたが使用しているアダプタが見つからない場合は,あなたの詳細で私達に連絡してください.ODMの次元も歓迎します
