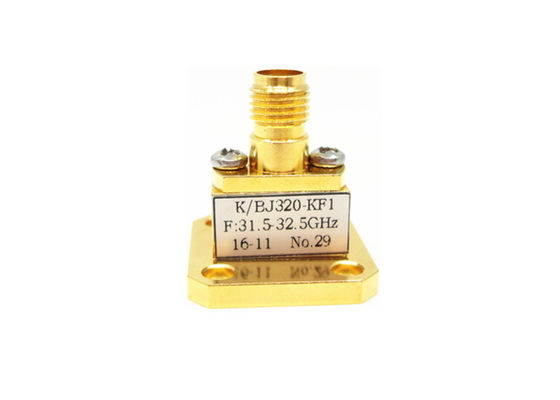

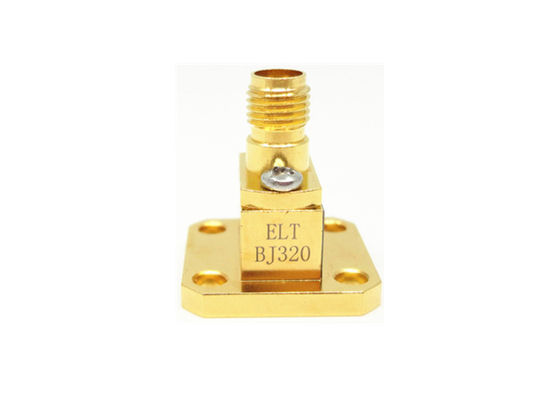

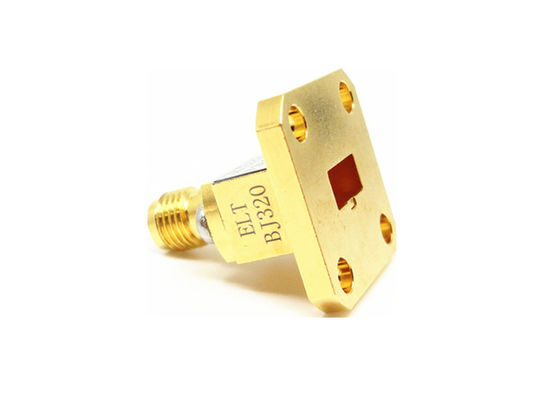

26.4GHz～40GHz WR28 BJ320 K 2.92mmメスエンドローンチ導波管-同軸アダプター K/BJ320-KF1

大画像 : 26.4GHz～40GHz WR28 BJ320 K 2.92mmメスエンドローンチ導波管-同軸アダプター K/BJ320-KF1 ベストプライス

商品の詳細:

起源の場所:	中国
ブランド名:	ELT
証明:	CE ROHS
モデル番号:	K/BJ320-KF1

お支払配送条件:

最小注文数量:	10個
価格:	交渉可能
パッケージの詳細:	標準的な輸出カートン
受渡し時間:	3 週間以内
支払条件:	トン/ Tは、ウェスタンユニオンは、L /℃
供給の能力:	毎月10,000個

詳細製品概要

製品名:	コアキシアルアダプターへの波導体	材料:	真鍮コネクタ
周波数範囲:	26.4〜40GHz	コネクタ:	2.92mm (K型)
VSWR:	1.25	インピーダンス:	50オーム
導波管のサイズ:	WR28	ボディスタイル:	直角
ハイライト:	WR28 導波管 - 同軸アダプター , BJ320 2.92mmメスエンドローンチアダプター , 26.4-40GHz導波管同軸アダプター

WR28 K 2.92mm導波管-同軸アダプターメスエンドローンチ

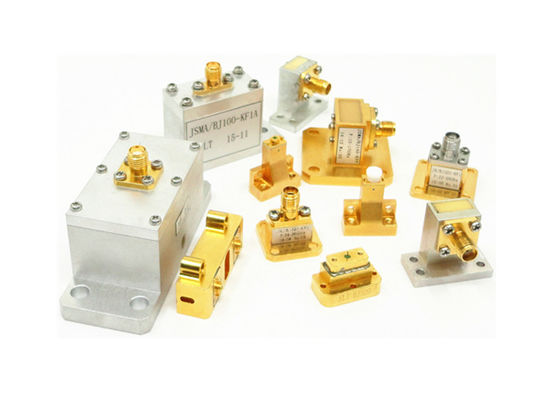

導波管-同軸アダプター を製造Xi'an Elite Electronic Industrial Co., Ltd.は、直角とエンドローンチの2つの構造に分かれています。同軸側導波管アダプターについては、 Nタイプ、TNC、SMA、3.5mm、2.4mm、SMP、SSMPなど多くのタイプを提供できます。周波数範囲は6.5GHzから50GHzです。導波管モデルはBJ84からBJ400（wr112-wr22）まであります。

さらに、カスタム同軸導波管アダプターをお客様の特別なご要望に応じて提供できます。
カタログ-導波管-同軸アダプター.pdf

仕様:

製品名	導波管-同軸アダプター
同軸タイプ	2.92mm（Kタイプ）
導波管サイズ	WR28
ボディスタイル	エンドローンチ
周波数範囲	26.4-40.0GHz
インピーダンス	50オーム
VSWR	1.25

利点:

-当社の導波管アダプターは、高い信頼性、小型サイズ、優れた性能などを備えており、マイクロ波測定やミリ波デバイスなどで広く採用されています。

詳細図（mm）:

導波管-2.92mm（Kタイプ）同軸アダプターリスト:

モデル番号	説明	備考
K/BJ220-KF2	WR42からK（2.92mm）メス直角アダプター	BJ220=WR42
K/BJ220-KF1	WR42からK（2.92mm）メスエンドローンチアダプター	K=メス
K/BJ260-KF	WR34からK（2.92mm）メス直角アダプター	BJ260=WR34
K/BJ260-KF1	WR34からK（2.92mm）メスエンドローンチアダプター
K/BJ320-KF	WR28からK（2.92mm）メス直角アダプター	BJ320=WR28
K/BJ320-KF1	WR28からK（2.92mm）メスエンドローンチアダプター
K/BJ320-JF1	WR28からK（2.92mm）オスエンドローンチアダプター	J=オス
K/BJ400-KF1	WR22からK（2.92mm）メスエンドローンチアダプター	BJ400=WR22
K/24JS18000-KF	WR24JS18000からK（2.92mm）メスエンドローンチアダプター

導波管規格の相互参照

中国規格	国際規格	周波数範囲（GHz）
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.5~40.0
BJ400	WR22	32.9~50.1
