MSSM 女性 2 穴 フレンズ RF コアシアル 接続器 ロング マイクロ ストライプ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 塗装: | 黄金塗装/消化 | 阻力: | 50Ω |
|---|---|---|---|
| 証明書: | ISO-9001-2015 | 誘電体: | PEI/PLF |
| タイプ: | RFのコネクター | 性別: | 男性 |
| 耐久性: | 500 サイクル | ||
| ハイライト: | 2穴のフランジ RFコアシアルコネクタ,MSSM女性フランジ RFコアシアルコネクタ |
||
MSSM 女性 2 穴 フレンズ RF 長マイクロストライプコネクタ
MSSM製品ラインには,最大40GHzの周波数に対応する高性能ミリ波接続器が含まれます.彼らは空気インターフェースのスレッド接続を特徴とし,SSMAシリーズ接続器と交換可能である.MSSMシリーズのコネクタは,コンパクトなサイズ,軽量,高い動作周波数,信頼性の高い接続性によって特徴付けられています.これらのコネクタは,高周波マイクロ波測定とミリ波のアプリケーションで広く使用されています.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | |
| 阻力 | 50Ω |
| 周波数範囲 | DC~40ゲルハーツ |
| ダイレクトリック 電圧抵抗 | 500VRMS* |
| 断熱抵抗 | ≥5000MΩ |
| VSWR | ≤1.07+0.007f |
| 品質グレード | 高性能グレード |
| 材料と機械特性 | |
| 中央導体 | ベリリウムブロンズG古い塗装 |
| 外導体 | ベリリウムブロンズG古い塗装ステンレス鋼 消化 |
| 断熱装置D電気 | PLF/PEI |
| 温度範囲 | -55 ~ +125°C |
特徴:
構造構成:
- 内導体: 通常は金付銅または金付ベリリウム銅で作られ,主要な役割は,情報相互接続を達成するためにケーブルとデバイスの間のインターフェースを接続することです.
- 外導体: 通常は円筒状のソケットで,コネクタを保護し固定する役割を果たし,コネクタの外部リンクを防止します.
- 中等:一般的なメディアはPTFE,PEI,空気メディア,空気メディア定数は低く,接続器はより高い切断周波数を持っています.

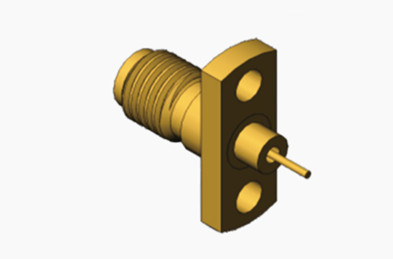

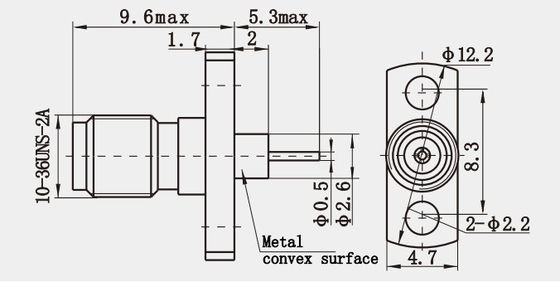

図面 図面 (mm) と 画像 MSSM 女性 2 穴 フレンズ RF 長 マイクロ ストライプ コネクタ
適用:
- 通信機器: RF同軸コネクタは,ベースステーションアンテナとメインフィードケーブル,およびPCBボード,およびデバイスとデバイスの間のRF信号接続のブリッジ接続の役割を果たします.
- 商用航空宇宙: 良質なブロードバンド伝送特性と様々な便利な接続方法により,RF同軸コネクターは商業航空宇宙でも広く使用されています.
- 計測装置: 試験および測定の分野では,RF同軸コネクタは,オーディオおよび信号発生器,オシロスコップおよびアンプなどの様々なRF試験機器を接続するために使用されます.
製品 カタログ:
| RFアダプタ |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| RFケーブル組 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
他の1.0mmRFアダプター
1. 1.0mm 女性から女性へ RFアダプタ
(モデル番号: 1.0-KK)
2. 1.0mm 男性から男性RFアダプター
(モデル番号:1.0-JJ)
注記:
10,000種類以上ありますアダプターあなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してくださいほら.
