MSSM CXN3506/MF108Aケーブル用のステンレス鋼RFコネクタ
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 敷き布団: | 黄金塗装/消化 | 阻力: | 50Ω |
|---|---|---|---|
| 証明書: | ISO-9001-2015 | 誘電体: | PEI/PLF |
| タイプ: | RFのコネクター | 性別: | 男性 |
| 耐久性: | 500 サイクル | ||
| ハイライト: | MSSM RF コネクタ,CXN3506/MF108A RFコネクタ,男性右角RFコネクタ |
||
MSSM CXN3506/MF108Aケーブル用のステンレス鋼RFコネクタ
MSSM製品ラインは,最大40GHzの周波数で動作できる高性能ミリメートル波接続器で構成されています.彼らは空気インターフェーススレッド接続を使用し,SSMAシリーズ接続器と交換可能性を提供します.MSSMシリーズコネクタは,コンパクトなサイズ,軽量,高い動作頻度,信頼性の高い接続性によって区別されます.これらのコネクタは,高周波マイクロ波測定とミリメートル波アプリケーションで広く使用されています.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | |
| 阻力 | 50Ω |
| 周波数範囲 | DC~40ゲルハーツ |
| ダイレクトリック 電圧抵抗 | 500VRMS* |
| 断熱抵抗 | ≥5000MΩ |
| VSWR | ≤1.07+0.007f |
| 品質グレード | 高性能グレード |
| 材料と機械特性 | |
| 中央導体 | ベリリウムブロンズG古い塗装 |
| 外導体 | ベリリウムブロンズG古い塗装ステンレス鋼 消化 |
| 断熱装置D電気 | PLF/PEI |
| 温度範囲 | -55 ~ +125°C |
特徴:
1汎用性
統合された内部機能: MSSMコネクタは,基本的な接続性に加えて,フィルタリング,相調整,多機能装置のニーズを満たすために混合.
2市場と発展傾向
ミニチュア化とより高い周波数へ:電子機器がより小さなサイズとより高い周波数に向かって進化するにつれて,MSSMコネクタの市場需要は増加し続けています.より小型化が進み高性能のコネクタ
高信頼性のニーズを満たす:厳しいアプリケーション環境では,MSSMコネクタの高い信頼性が重要な特徴です.軍用・航空部門における高性能接続器の需要を満たす.

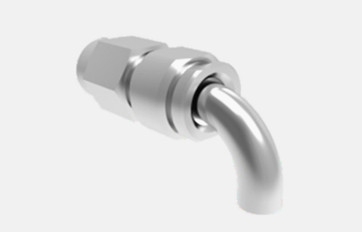

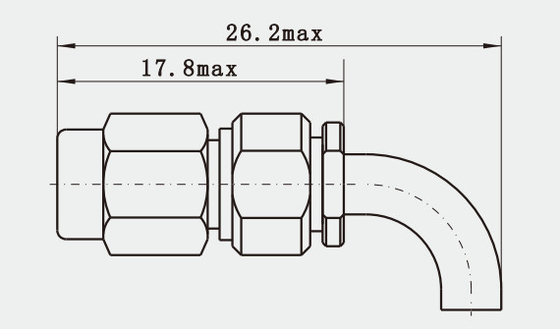

図面 図面 (mm) と 画像 MSSM CXN3506/MF108Aケーブル用のステンレス鋼RFコネクタ
適用:
公共インフラストラクチャのアプリケーション
* 交通管理システム:信号制御および高速道路監視システムでは,MSSM RF同軸接続がセンサーと制御センターをリンクし,リアルタイム情報転送を保証します.
*監視システム:都市監視およびセキュリティシステムでは,MSSMコネクタを使用してビデオ信号を送信し,公衆の安全を維持します.
製品 カタログ:
| RFアダプタ |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| RFケーブル組 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
他の1.0mmRFアダプター
1. 1.0mm 女性から女性へ RFアダプタ
(モデル番号: 1.0-KK)
2. 1.0mm 男性から男性RFアダプター
(モデル番号:1.0-JJ)
注記:
10,000種類以上ありますアダプターあなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してくださいほら.
