50Ω ステンレス 女性の RF コアシアル 接続器 寿命 500 サイクル 工業用
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 2.4mm RF同軸コネクタ | 阻力: | 50Ω |
|---|---|---|---|
| 生涯: | 500サイクル | 適用する: | コンピュータ/LAN |
| 材料: | ステンレス鋼 | 敷き布団: | 不動態化される |
| 性別: | 女性 | 証明書: | ISO-9001-2015 |
| ハイライト: | ステンレス鋼のRFコアシアルコネクタ,500サイクル RFコアシアルコネクタ,産業用RFコアシアルコネクタ |
||
2.4mmステンレス鋼素材 女性 RF同軸接続器
2.4 シリーズのコネクタは 50GHzまで使用するための高性能ミリ波コネクタで,空気インターフェースのスレッド接続で,小さいサイズ,軽量,高頻度で信頼性の高い接続高周波マイクロ波測定とミリメートル測定で一般的に使用されます.
波の装置
仕様
電気特性 | ||||
阻力 | 50Ω | |||
周波数範囲 | DC50GHz | |||
定位電圧 | 170VRMS (海面上限) | |||
ダイレクトリック 電圧抵抗 | 500VRMS (海面上限) | |||
断熱抵抗 | ≥5000MΩ | |||
接触抵抗 | 外導体 | ≤2mΩ | ||
中央導体 | ≤3mΩ | |||
VSMR | ≤1.05+0.005f | |||

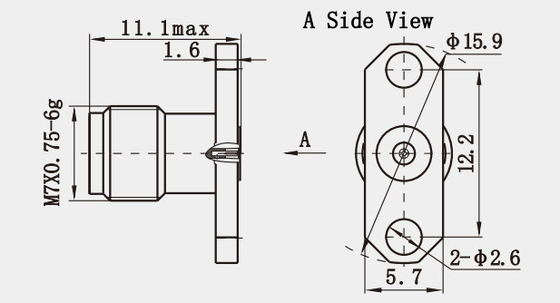

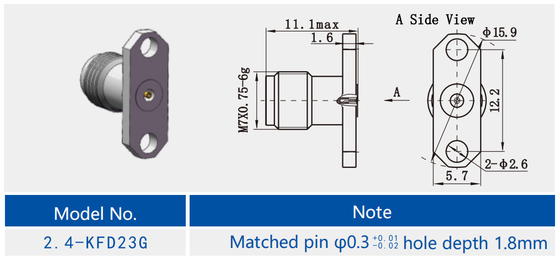

詳細な図:
特徴:
2.4mmマイクロストライプRFコネクタの特徴は,主にコンパクトな設計,高周波性能,強力な互換性,耐久性,および幅広いアプリケーションが含まれています.この種のコネクタは,現代の通信技術の重要な部品です特にミリ波帯の利用が増加している.
2.4mmのマイクロストライプRFコネクタは コンパクト性と精度のために設計されており 外導体の直径はわずか2.4mmで 空間が限られ 高精度なアプリケーションで優れていますコネクタは50GHzまでの周波数に適しています現代の高速通信システムの高周波信号の送信の要求を満たす.低挿入損失と良いVSWR (高周波範囲内の電圧スタンド波比) を確保するために空気介電器と最適化された設計を使用信号伝送品質を最適化する.
利点:
| 普通の製品 | エリート製品 | |
| 周波数範囲 | DC~40GHz | DC~65GHz |
| VSWR | ≤135 | ≤13 |
| 耐久性 | 300 サイクル | >500サイクル |
適用:
このタイプのコネクタは,高周波,コンパクトサイズ,高精度により精密測定に使用されています.高周波回路の設計と試験では,2.4mmのコネクターは,正確で安定した信号伝送を提供します精密な測定とデータ分析に不可欠である.この設計により,信号の完整性と損失の問題が最適化され,実験室や現場で精密度測定がより信頼性が高くなります.
ミリメートル波通信システムでの応用も 2.4mm マイクロストライプ RFコネクタの重要な用途です. 5Gと将来の無線通信技術の発展とともに,高周波と大きな帯域幅の需要は増加し続けています超高速データ伝送のニーズを満たす 50GHzまでの周波数で動作できます.狭い空間での高密度の統合に有利です.
