2.4 男性 右角不?? 鋼銅材 RF同軸接続器
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 2.4mm RF同軸コネクタ | 敷き布団: | 不動態化される |
|---|---|---|---|
| 阻力: | 50Ω | 証明書: | ISO-9001-2015 |
| タイプ: | 男性 | 生涯: | 500サイクル |
| 適用する: | コンピュータ/LAN | 材料: | ステンレス鋼 |
| ハイライト: | 銅製のRFコアシアルコネクタ ステンレス鋼のRFコアシアルコネクタ,Stainless Steel RF Coaxial Connector |
||

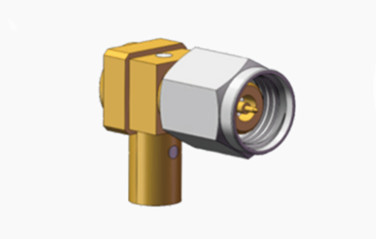

2.4 男性 右角不?? 鋼銅材 RF同軸接続器
2.4mmシリーズコネクターは,空気インターフェースとスレッド接続を使用して,50GHzまで動作するように設計された高性能ミリメートル波コネクタです.このコネクタは,そのコンパクトなサイズで区別されます低重量,高周波操作,信頼性の高い接続.高周波マイクロ波測定およびミリ波波アプリケーションで一般的に使用されています.

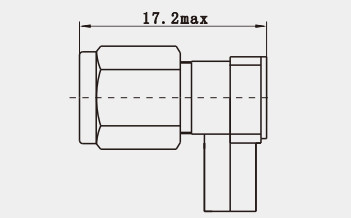

概要 図面2.4 男性 右角不?? 鋼銅材 RF同軸接続器
仕様
注:モデルの特異データは,製品仕様表のデータに基づいています.
電気特性 | ||||
阻力 | 50Ω | |||
周波数範囲 | DC50GHz | |||
定位電圧 | 170VRMS (海面上限) | |||
ダイレクトリック 電圧抵抗 | 500VRMS (海面上限) | |||
断熱抵抗 | ≥5000MΩ | |||
接触抵抗 | 外導体 | ≤2mΩ | ||
中央導体 | ≤3mΩ | |||
VSMR | ≤1.05+0.005f | |||
詳細な図2.4 男性 右角不?? 鋼銅材 RF同軸接続器
特徴
構造的には2.4mmコネクタは1.85シリーズコネクタと互換性があるため,実用的な用途では他の既存のコネクタと互換的に使用できます.システムの柔軟性と互換性を向上させるこの互換性により 設備のアップグレードコストが削減されるだけでなく ユーザーには様々な選択肢が 提供されます
利点
| 普通の製品 | エリート製品 | |
| 周波数範囲 | DC~40GHz | DC~65GHz |
| VSWR | ≤135 | ≤13 |
| 耐久性 | 300 サイクル | >500サイクル |
適用する
2.4mmのコネクタは,空気を介電体として利用し,優れた電気性能を提供します.空気隔離は 送信中に信号損失を軽減し 接続の安定性と耐久性を高めますこれらの特性により,高精度と信頼性を要求する測定システム,例えばマイクロ波測定器や高性能試験機器に広く使用されます.2 は.4mmのコネクタで 信号を正確に送ることができます
タイプKのコネクタに比べると 2.4mmコネクタの製造者が少ないし,値段も高いが,ミリメートル波通信や精密測定などの特定の用途での利点が代用できませんこのコネクタは1.85シリーズコネクタと互換性があり,実用的な用途では他の既存のコネクタと交換して使用できます.システムの柔軟性と互換性を向上させる.
注記:
10,000種類以上ありますコネクタ詳細を教えてください. 詳細はこちら.ほら.
