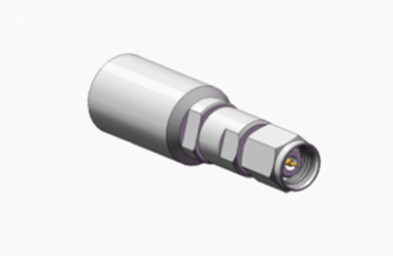

2.4mm 男性ステンレス鋼RFコアシアルコネクタ SF102E/SF102ケーブル
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 2.4mm RF同軸コネクタ | 阻力: | 50Ω |
|---|---|---|---|
| 生涯: | 500サイクル | 適用する: | コンピュータ/LAN |
| 材料: | ステンレス鋼 | 敷き布団: | 不動態化される |
| 性別: | 男性 | 証明書: | ISO-9001-2015 |
| ハイライト: | 2.4mmステンレス鋼RFコアシアルコネクタ,2.4mm 男性 RF コアキシアルコネクタ,SF102E RFコアシアルコネクタ |
||
2.4mm 男性ステンレス鋼RFコアシアルコネクタ SF102E/SF102ケーブル
2.4mmシリーズのコネクターは,スレッド付き接続の空気インターフェースを使用して,50GHzまでの周波数のために設計された高性能ミリメートル波コネクタです.大きさが小さいため軽量で高周波の機能と信頼性の高い接続.これらのコネクターは,高周波マイクロ波測定とミリメートル波機器で頻繁に使用されています.
仕様
|
電気特性
|
||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC50GHz
|
|||
|
定位電圧
|
170VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
500VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥5000MΩ
|
|||
|
接触抵抗 |
外導体
|
≤2mΩ
|
||
|
中央導体
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||

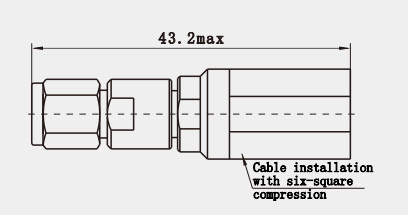

詳細な図:
特徴:
基本性能に関しては, 2.4mmコネクタの外導体直径は 2.4mmで,気介電体を利用して 50Ωの特徴的なインピーデンスを持っています.周波数50GHzまで動作できます高精度測定と高速データ送信のための極端な環境に適しています. 優れた電気性能と小型化設計のおかげで,レーダー工学で広く使われています電子対策,衛星通信,その他の分野.
利点:
| 普通の製品 | エリート製品 | |
| 周波数範囲 | DC~40GHz | DC~65GHz |
| VSWR | ≤135 | ≤13 |
| 耐久性 | 300 サイクル | >500サイクル |
適用:
第一に,2.4mmコネクターは,DC-50GHzまで非常に高い動作周波数のために設計されています.この高周波範囲は,ミリ波通信システムにとって理想的な選択になります.この周波数範囲内で他のタイプのコネクタは,しばしばそのような優れた性能を提供することはできません. そのため,2,4mmコネクタは,超高周波アプリケーションで特に重要です.
2つ目は,小型化サイズも大きな利点です.近代的な通信機器や高精度機器の設計において,空間利用は重要な考慮事項です.2 の外導体直径.4mmコネクタは2.4mmしかなく,空間が限られたアプリケーションに適しています.例えば,衛星通信やレーダーシステムでは,設備のサイズと重量は厳格に制限されている場合小型化された2.4mmのコネクタが とても適していることが判明しました
