2.4mm 男性RFケーブルコネクタ 1#半硬/半柔軟ミリメートル波ケーブル
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | 2.4mm RF同軸コネクタ | 敷き布団: | 不動態化される |
|---|---|---|---|
| 阻力: | 50Ω | 証明書: | ISO-9001-2015 |
| タイプ: | 男性 | 生涯: | 500サイクル |
| 適用する: | コンピュータ/LAN | 材料: | ステンレス鋼 |
| ハイライト: | 2.4mm 男性RFケーブルコネクタ,ミリメートル波ケーブル RFケーブル接続器,半柔軟なRFケーブル接続器 |
||
2.4mm 男性RFケーブルコネクタ 1#半硬/半柔軟ミリメートル波ケーブル
2.4シリーズのコネクタは,50GHzまでの操作で高性能なミリメートル波コネクタである.空気インターフェースとスレッド接続を使用する.
2.4シリーズコネクタは,50GHzまでの周波数のために設計され,空気インターフェースとスレッド接続を備えています.高周波能力これらのコネクタは,高周波マイクロ波測定器とミリ波波装置で広く使用されています.

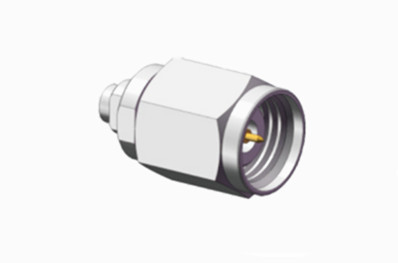

概要 図面2.4mm 男性RFケーブルコネクタ 1#半硬/半柔軟ミリメートル波ケーブル ほら
注:モデルの特異データは,製品仕様表のデータに基づいています.
仕様2.4mm 男性RFケーブルコネクタ 1#半硬/半柔軟ミリメートル波ケーブル (mm)
|
電気特性
|
||||
|
阻力
|
50Ω
|
|||
|
周波数範囲
|
DC50GHz
|
|||
|
定位電圧
|
170VRMS (海面上限)
|
|||
|
ダイレクトリック 電圧抵抗
|
500VRMS (海面上限)
|
|||
|
断熱抵抗
|
≥5000MΩ
|
|||
|
接触抵抗 |
外導体
|
≤2mΩ
|
||
|
中央導体
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||

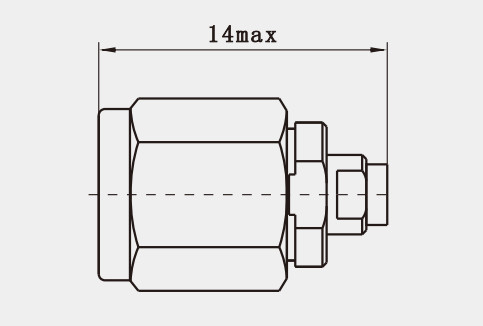

詳細な図2.4mm 男性RFケーブルコネクタ 1#半硬/半柔軟ミリメートル波ケーブル(mm):
特徴:
1高周波性能:
周波数帯域: 2.4mmコネクタは,50GHzまで使用するように設計されており,広い帯域幅を必要とするアプリケーションに適しています.
高級モードなし: 50GHzでは,2.4mmコネクタは高級モードを生成せず,明確で正確な信号伝送を保証します.
高性能インターフェース:このコネクタは50GHz以内の高性能インターフェース特性を示し,高周波アプリケーションに最適です.
2コンパクトデザイン:
サイズと重量: 外導体の直径が2.4mmで,2.4mmのコネクタは他のミリ波コネクタよりも小さく軽く,空間が限られているため 携帯性のある用途に最適です.
メカニカル互換性: 2.4mmコネクタは,1.85mmコネクタのような他の小さなコネクタと機械的に互換性がありますが,2.92mm,3.5mm,またはSMAコネクターシステム統合と安全性を確保する.
適用する:
1精度測定
高周波ネットワーク解析器: 2.4mmコネクターは,高周波ネットワーク分析器で50GHzまでの動作周波数で広く使用されています.これらのアプリケーションは,測定の精度と繰り返し性を確保するために,コネクタから高い精度と信頼性を要求します..
マイクロ波測定装置:正確な測定を必要とするマイクロ波装置では,優れた電気性能と機械的安定性のために2.4mmコネクタが好ましい.コンパクトな設計により,高性能接続を備えた同時,空間が限られた測定装置に設置できます.
2高周波ネットワーク分析機
装置級アプリケーション:2.4mmコネクタは,生産,機器,計測等級で利用可能な最初の製品であり,さまざまな高周波試験機器で広く使用されています.これらのコネクタは,長期的に安定した性能を維持しながら,高い使用周波数に耐えることができます.
標準化テストインターフェース: 標準化設計と業界が広く受け入れているため,2.4mmコネクターは多くの標準化テスト機器の好ましいインターフェースになりました.デバイスの互換性及び相互運用性を確保する.
関連製品:
| 2.4-J506G-2 | 2CXN3506/MF108Aケーブル用の4mm 男性のステンレス鋼RFコネクタ |
| 2.4-J130G | 2MF30Aケーブル用の4mmの男性RFコネクタ |
| 2.4-JB2G-1 | 22#半硬/柔らかいケーブルのための4mm 男性のステンレス鋼RF接続器 |
注記:
10,000種類以上ありますコネクタ詳細を教えてください. 詳細はこちら.ほら.
