ステンレス鋼 1.0 シリーズ 女性 フレンズ RF 接続器 ピン 合致φ0.23 穴の深さ 1mm
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 敷き布団: | 金/ニッケル付 | 阻力: | 50Ω |
|---|---|---|---|
| 証明書: | ISO-9001-2015 | 誘電体: | PLF |
| タイプ: | RFのコネクター | 性別: | 女性 |
| 耐久性: | 500 サイクル | ||
| ハイライト: | ステンレス鋼の女性用フレンジ RFコネクタ1.0シリーズ 女性用フレンズRFコネクタ,1.0 Series Female Flange RF Connector |
||

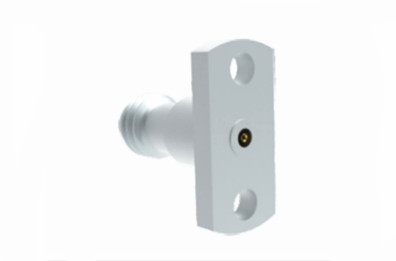

ステンレス鋼 1.0 シリーズ 女性 フレンズ RF 接続器 ピン 合致φ0.23 穴の深さ 1mm
1.0シリーズコネクタは,エアインターフェイススレッド接続で110GHzまで使用するように設計された高性能ミリ波コネクタです.超高周波能力これは,ミリ波通信およびレーダーシステムにおける幅広いアプリケーションに非常に適しています.
仕様:
| 電気特性 | |
| 阻力 | 50Ω |
| 周波数範囲 | DC~110ゲルハーツ |
| ダイレクトリック 電圧抵抗 | 250VRMS* |
| 断熱抵抗 | ≥5000MΩ |
| VSWR | ≤1.1+0.005f |
| 品質グレード | 高性能グレード |
| 材料と機械特性 | |
| 中央導体 | ベリリウムブロンズG古い塗装 |
| 外導体 | ブラスG古い塗装ステンレス鋼 消化 |
| 断熱装置D電気 | PLF |
| 温度範囲 | -55 ~ +125°C |
特徴:
1.0mm波射频同軸接続器の製造には,高品質の材料選択と厳格なプロセス制御を含む精密な加工技術が含まれます.特にアダプターの部分のために試験の精度を保証する重要な要素である低反射性と高重複性を確保しなければならない.コアキシアル波導体およびコアキシアルマイクロストライプアダプター測定誤差を軽減し,信号伝送品質を向上させるのに役立ちます.

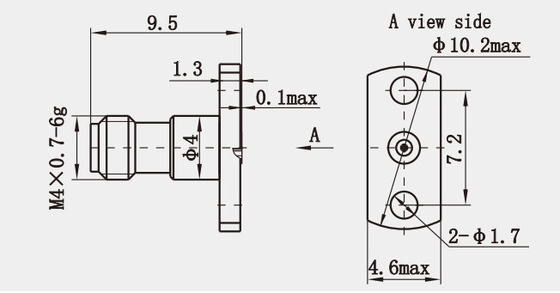

図面 図面 (mm) と 画像
ステンレス鋼 1.0 シリーズ 女性 フレンズ RF 接続器 ピン 合致φ0.23 穴の深さ 1mm
適用:
レーダーシステム:現代のレーダーシステム,特に空間制約に対応するためにコンパクトな部品を必要とするものでは,1.0mm波 RF同軸接続は,高性能とコンパクトな設計のために広く採用されています.
* 衛星通信: 衛星通信機器は,信号伝送のためにミリ波帯を頻繁に使用し,このコネクターは信頼性の高い接続方法を提供します.信号の安定性と通信の信頼性を確保する.
製品 カタログ:
| RFアダプタ |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| RFケーブル組 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
他の1.0mmRFアダプター
1. 1.0mm 女性から女性へ RFアダプタ
(モデル番号: 1.0-KK)
2. 1.0mm 男性から男性RFアダプター
(モデル番号:1.0-JJ)
注記:
10,000種類以上ありますアダプターあなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してくださいほら.
