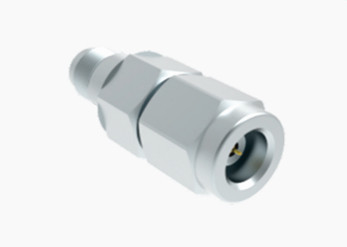

高性能 110GHz ステンレス鋼 男性から女性 RF コンネクタ アダプタ

高性能 110GHzステンレス鋼 男性から女性 RFコネクタ アダプター

1.0シリーズのコネクタは,高周波アプリケーションで使用するために設計された高性能ミリメートル波コネクタです. 110GHzまでの周波数を処理できます.ミリメートル波通信とレーダーシステムに最適化このコネクタには,安定した信頼性の高い信号伝送を保証する空気インターフェースのスレッド接続があります.細かい サイズ と 軽量 な デザイン の ため に,さまざまな システム に 簡単に 組み込める こと が でき ます超高周波のコンネクタは,信号の効率的な転送を可能にします. 全体的に,1.0シリーズのコネクタは,高周波アプリケーションのための汎用的で信頼性の高い選択です.

仕様:

特徴

1デザイン構造
* ポート形式が多様:1.0mm RF同軸接続器は,1.0mm-1.0mm,1.0mm-1.85mmなど,様々な形式で提供されており,さまざまな試験機器のニーズを満たす幅広い選択を提供しています.
* 直径縮小における課題と革新:コネクタの設計は,寸法,材料,加工に関して重要な課題を伴う.非常に薄い壁と厳格な許容基準など高精度製造技術の使用を反映しています.

2精密製造
高精度加工: シミュレーション最適化設計から精度製造まで波導体空洞と移行セクションの共同シミュレーション最適化設計と精密加工など生産プロセスが性能に与える大きな影響を示しています.

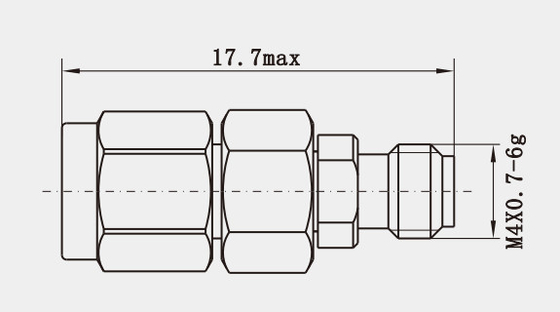

図面 図面 (mm) と 画像高性能 110GHzステンレス鋼 男性から女性 RFコネクタ アダプター

適用:

1高周波リンク試験における応用
* 信号伝送品質の確保: 高周波リンクでは,コネクタの役割が決定的です.それは試験対象装置 (DUT) と試験器具との間の橋渡しとして機能します.リンクにおける高品質の信号伝送を保証する.
* システムの複雑さを減らす: 1.0mm RF 同軸接続を使用することで,テスト機器の構成を簡素化し,内部クロス接続と不確実性を軽減できます.テストプロセスを最適化し,効率を向上させる.

2マイクロ波ミリメートル波システム試験
* 幅広いテストニーズに対応: DC から 110GHz のテストニーズに適しており,マイクロ波およびミリメートル波システムで最も一般的に使用されるサイズをカバーします.例えば3.5mm と 2.92mm.柔軟性や幅広い用途を提供します.
* テストの精度と効率を向上させる: 低反射と高重複性により,1.0mmコネクターは測定誤差を効果的に削減し,試験結果の精度を保証することができます.

製品 カタログ:

他の1.0mmRFアダプター

1. 1.0mm 女性から女性へ RFアダプタ

(モデル番号: 1.0-KK)

2. 1.0mm 男性から男性RFアダプター

(モデル番号:1.0-JJ)

注記:
10,000種類以上ありますアダプターあなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してくださいほら.
