1.0mmシリーズステンレス鋼 男性プラグ RFケーブル接続器 MF152A
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| インターフェース: | PLF | 敷き布団: | 金/ニッケル付 |
|---|---|---|---|
| 阻力: | 50Ω | 証明書: | ISO-9001-2015,ISO-14001-2015 について |
| 材料: | ステンレス鋼 | タイプ: | mmW接続器 |
| 性別: | 男性 | 耐久性: | 500 サイクル |
| ハイライト: | MF152A RFケーブル接続器,1.0mm RFケーブル接続器,ステンレス鋼のRFケーブル接続器 |
||

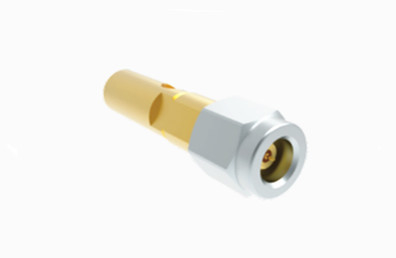

1.0mmシリーズステンレス鋼 男性プラグ RFケーブル接続器 MF152A
1.0 シリーズのコネクタは,高性能ミリ波コネクタで,使用頻度は 110GHz までです.空気インターフェーススレッド接続を使用し,小さいサイズを誇っています.軽量構造超高周波利用,信頼性の高い接続などの利点により,ミリ波通信およびレーダーシステムでのアプリケーションに適しています.
仕様:
注:モデルの特異データは,製品仕様表のデータに基づいています.
| 電気特性 | |
| 阻力 | 50Ω |
| 周波数範囲 | DC~110ゲルハーツ |
| ダイレクトリック 電圧抵抗 | 250VRMS* |
| 断熱抵抗 | ≥5000MΩ |
| VSWR | ≤1.1+0.005f |
| 材料と機械特性 | |
| 中央導体 | ベリリウムブロンズG古い塗装 |
| 外導体 | ベリリウムブロンズG古い塗装ステンレス鋼 消化 |
| 断熱装置D電気 | PLF |
| 温度範囲 | -55 ~ +125°C |
特徴:
わかった
1超幅帯域能力
* 幅広く周波数カバー: 1.0mmコネクタは,DCから110GHzまでの超幅広く周波数範囲をカバーします.この機能は,直流からミリ波帯までテストのための異なるコネクタを交換する必要がないため,テストプロセスを大幅に簡素化します.
*接続数減少: ブロードバンド機能により,1.0mmコネクタはテスト中に必要なコネクタ交換数を削減し,テスト効率を向上させます.
2精密度級分類
適用区分: 一般用途グレードは主に接続器やケーブル組件に使用され,一般的な精密度要求に適しています.実験用精度グレードは,より高精度測定と試験に使用されます..

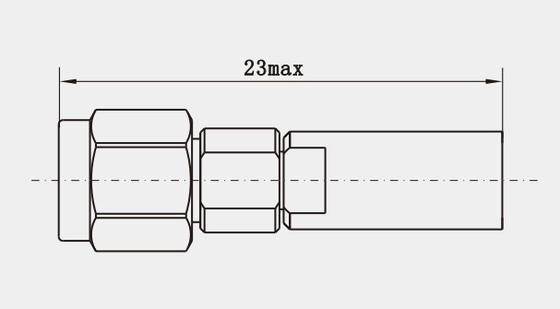

図面 図面 (mm) と 画像
1.0mmシリーズステンレス鋼 男性プラグ RFケーブル接続器 MF152A
適用:
1ミリメートル波通信システム
*高データ速さ:1.0mmコネクタは110GHzまでの周波数をサポートし,ミリ波通信システムにとって不可欠な超高データ速率の送信を可能にします.これらのシステムは,信号の完整性を維持するために,接続器の広い帯域幅と低損失特性に依存しています.
*小型化: サイズが小さく軽量なコンストラクションにより,1.0mmのコネクタは,ポータブルまたはコンパクトなミリメートル波通信デバイスに統合するのに理想的です.そのコンパクトな形状は,よりスリムなデザインを可能にします性能を犠牲にすることなく,よりポータブルなデバイスです.
2レーダーシステム
*高解像度:レーダーシステムは高周波接続を必要とし,正確な標的検出と解像度を達成します. 1.0mmコネクタは,高周波で動作する能力で,明確な信号伝送を可能にしますレーダーシステムの全体的な性能を向上させる.
製品 カタログ:
| RFアダプタ |
| コアキシャルアダプターへの波導体 |
| ガラスから金属への密封 |
| J30Jシリーズのコネクタ |
| マイクロ波回転関節 |
| RFケーブル組 |
| SMA/SSMA RFコネクタ |
| SMP/SSMP RFコネクタ |
| MCX/MMCX RFコネクタ |
| TNC RFコネクタ |
| N型RFコネクタ |
| BNC RFコネクタ ミリメートル波コネクタ (2.4mm,2.92mm) |
他の1.0mmRFアダプター
1. 1.0mm 女性から女性へ RFアダプタ
(モデル番号: 1.0-KK)
2. 1.0mm 男性から男性RFアダプター
(モデル番号:1.0-JJ)
注記:
10,000種類以上ありますアダプターあなたが使用しているコネクタが見つからない場合は,あなたの詳細で私達に連絡してくださいほら.
