黄金塗装 WR42 BJ220 から K2.92mm 女性波導体からコアックスアダプター 17.6GHz~26.7GHz K/BJ220-KF6

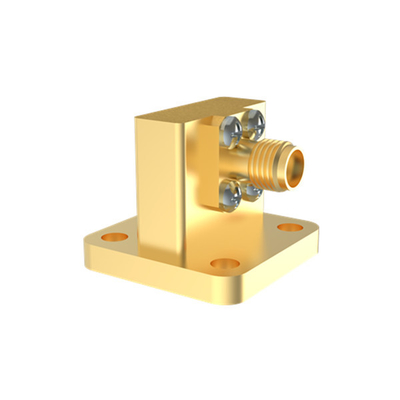

大画像 : 黄金塗装 WR42 BJ220 から K2.92mm 女性波導体からコアックスアダプター 17.6GHz~26.7GHz K/BJ220-KF6 ベストプライス

商品の詳細:

起源の場所:	中国
ブランド名:	ELT
証明:	ISO 9001:2015, ISO 14001:2015
モデル番号:	K/BJ220-KF6

お支払配送条件:

最小注文数量:	5個
価格:	交渉可能
パッケージの詳細:	標準輸出箱
受渡し時間:	5~7 営業日 (在庫の場合)
支払条件:	T/T、L/Cのクレジットカード、PayPal
供給の能力:	10月に0000PCS

詳細製品概要

製品名:	WR42 から 2.92mm 波導体から同軸アダプター	材料:	真鍮
周波数範囲:	17.6-26.7GHz	コネクタ:	2.92mm
VSWR:	1.25	インピーダンス:	50オーム
導波管のサイズ:	WR42,BJ220	ボディスタイル:	直角
ハイライト:	WR42 BJ220からK2.92mmアダプター女性波導体からコアックスアダプター , Female Waveguide To Coax Adapter

金メッキWR42 BJ220からK2.92mmメス導波管、同軸アダプター17.6GHz〜26.7GHz

の頻度導波管 - 同軸アダプターによって処理されるエリートエレクトロニック(ELT）カバー5.4GHz～110GHz。信頼性が高く、小型で優れた性能を備えているため、マイクロ波測定やミリ波機器に広く使用されています。導波管には、標準的な長方形およびダブルリッジ導波管、および非標準の導波路は、ユーザーの要件に応じてカスタマイズできます。同軸端接続インターフェースには以下が含まれます。N、TNC、SMA、SMP、SSMP、3.5、K (2.92)、2.4、1.85、1.0、およびマイクロストリップ。導波管から同軸へのアダプターは、エンドローンチとインターフェイス方向からの直角ローンチの 2 つのタイプに分かれています。中でもRA発射タイプは、ハイパワー構造。

の仕様K/BJ220-KF6:

製品名	WR42 BJ220 導波管 - K2.92mm 同軸アダプター
型番	K/BJ220-KF6
同軸タイプ	K2.92mm
導波管のサイズ	WR42(BJ220)
ボディスタイル	直角
周波数範囲	17.6GHz～26.7GHz
SMA インピーダンス	50オーム
VSWR	1.25

利点:

-当社の導波管アダプタは、高信頼性、小型、優れた性能などを備え、マイクロ波測定やミリ波機器などに幅広く採用されています。

外形図と写真WR42 BJ220 - 2.92mm メス導波管 - 同軸アダプターK/BJ220-KF6:

のリスト導波管 - K2.92mm 同軸アダプター:

モデル番号	説明	注記
K/BJ220-KF6	WR42(BJ220) - 2.92mmメス直角アダプター
K/BJ220-KFE7	WR42(BJ220) - 2.92mm メスエンドランチアダプター	BJ220=WR42
K/BJ260-KF8	WR34(BJ260) - 2.92mmメス直角アダプター	BJ260=WR34
K/BJ260-KFE5	WR34(BJ260) - 2.92mm メスエンドランチアダプター
カスタムタイプ	カスタマイズされたサイズも受け入れられます

2.92mm導波管 - 同軸アダプターの関連商品エリートエレクトロニックの:

導波管 - 同軸アダプター-ELT 2024.pdf

導波管規格の相互参照

中国の標準	国際規格	周波数範囲 (GHz)
BJ84	WR112	6.57～9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84～15.0
BJ140	WR62	11.9～18.0
BJ180	WR51	14.5～22.0
BJ220	WR42	17.6～26.7
BJ260	WR34	21.7～33.0
BJ320	WR28	26.3～40.0
BJ400	WR22	32.9～50.1
BJ500	WR19	39.2～59.6
BJ620	WR15	49.8～75.8
BJ740	WR12	60.5～91.9
BJ900	WR10	73.8～112
