74GHz~110GHz WR10 BJ900 から 1.0mm 女性 右角波導体からコアックスアダプター 1.0/BJ900-KF
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | WR10 BJ900 コアキシャルアダプターへの波導体 | 材料: | 青銅 |
|---|---|---|---|
| 塗装: | 黄金塗装 | 周波数範囲: | 74GHzから110GHz |
| コネクタ: | 1.0mm | VSwr: | 1.5 |
| 導波管のサイズ: | WR10,BJ900 | 身体スタイル: | 右角 |
| ハイライト: | WR10 BJ900 波導同軸アダプタ,74GHz~110GHz波導コアックスアダプタ,女性 右角波導同軸アダプタ |
||

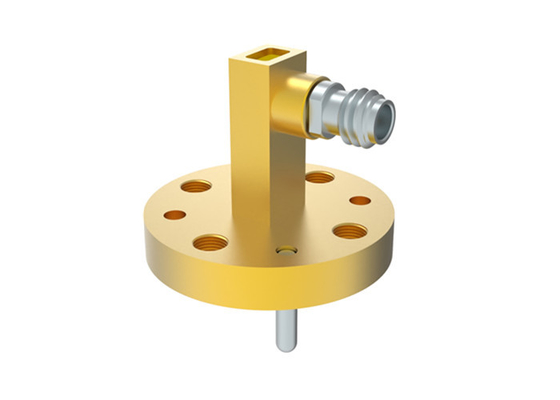

74GHz~110GHz WR10 BJ900 から 1.0mm 女性 右角波導体からコアックスアダプター
患者を数える頻度波導体からコアックスアダプター処理されたエリート電子(ELT) のカバー5.4GHzから110GHz高い信頼性,小サイズと優れた性能により,マイクロ波測定およびミリメートル波測定機器に広く使用されています.標準の長方形と二角線波導体,および非標準波導体は,ユーザーの要求に応じてカスタマイズすることができます.同軸端接続インターフェイスには,N,TNC,SMA,SMP,SSMP,3つ5K (2.92), 2.41 について851.0 と マイクロストリップ. 波導体からコアックスアダプタは,端打ち上げと直角打ち上げの2種類に分かれています.高性能構造物.
仕様1.0/BJ900-KF:
| 製品名 | WR10 波導体から1.0mm同軸アダプター 右角型 |
| モデル番号 | 1.0/BJ900-KF |
| コアシアル型 | 1.0mm |
| 波導体 サイズ | WR10 (BJ900) |
| 身体スタイル | 打ち上げ終了 |
| 周波数範囲 | 74GHzから110GHz |
| SMAインペデンス | 50オム |
| VSWR | 1.5 |
利点:
-私たちの波導アダプターは高い信頼性,ミニチュアサイズ,優れた性能などがあり,マイクロ波測定器やミリメートル波装置などに広く採用されています.
概要 図面 と 写真WR10 BJ900 から 1.0mm 女性波導体からコアックスアダプタ1.0/BJ900-KF:
試験用プロットWR10 BJ900 から 1.0mm 女性波導体からコアックスアダプタ1.0/BJ900-KF:
リスト1.0mm同軸アダプターへの波導:
| モデル番号 | 記述 | 注記 |
| 1.0/BJ740-KF | WR12 (BJ740) から 1.0mm の女性直角アダプター | |
| 1.0/BJ740-KFE | WR12 ((BJ740) から 1.0mm の女性端打ち上げアダプター | BJ740=WR12 |
| 1.0/BJ900-KF | WR10 ((BJ900) から 1.0mm の女性直角アダプター | BJ900=WR10 |
| 1.0/BJ900-KFE1 | WR10 ((BJ900) から 1.0mm の女性端打ち上げアダプター | |
| カスタム型 | オーダーメイドサイズは受け入れられます. |
関連性1.0mm WR10 波導体からコアックスアダプターエリート・エレクトロニックの
波導基準のクロス参照
| 中国標準 | 国際基準 | 周波数範囲 (GHz) |
| BJ84 | WR112 | 6.57~999 |
| BJ100 | WR90 | 8.20~125 |
| BJ120 | WR75 | 9.84~150 |
| BJ140 | WR62 | 11.9~180 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~267 |
| BJ260 | WR34 | 21.7~330 |
| BJ320 | WR28 | 26.3~400 |
| BJ400 | WR22 | 32.9~501 |
| BJ500 | WR18 | 39.2~596 |
| BJ620 | WR14 | 49.8~75 だった8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
注記:
1000種類以上ありますコアキシアル アダプターへの波導選択のために,あなたが使用しているアダプタが見つからない場合は,あなたの詳細で私達に連絡してください.ODMの次元も歓迎します
