商品の詳細:
お支払配送条件:
|
製品名: | SSMPのコネクター | 性: | 女性 |
---|---|---|---|
材料: | 黄銅 | めっき: | めっきされる金はめっきされてニッケルを被せる |
インピーダンス: | 50Ω | 周波数範囲: | DC~50GHz |
評価される電圧: | 170VRMS* | 絶縁抵抗: | ≥2000MΩ |
ハイライト: | ケーブルSMPM RFのコネクター,小型SMPのRAのコネクター,女性SMPM RFのコネクター |
SSMPのコネクター50 Ωのインピーダンス、盲目の仲間構成。シリーズSMPはSMPより小さいsubminiatureコネクターの1つである。周波数範囲50までのGHz。それは小型化された高周波同軸モジュールで一般的で、両方押しのそしてスナップ式の合う様式で提供され。それは滑らかな穴、限られた止め金および完全な止め金様式で利用できる。それらは女性、男性、直角、まっすぐなコネクターを含んでいる。
電気特徴 | |||||
インピーダンス | 50Ω | ||||
周波数範囲 | DC~50GHz | ||||
評価される電圧 | 170VRMS* | ||||
誘電体の電圧抵抗 | 500VRMS* | ||||
絶縁抵抗 | ≥2000MΩ | ||||
中心の抵抗 | 外のコンダクター | Normal≤3.5mΩ、Sealing≤5mΩ | |||
中心のコンダクター | Normal≤8mΩ、Sealing≤30mΩ | ||||
DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
物質的な及び機械特徴 | |||||
中心のコンダクター | 男性 | SnPの青銅/Kovarのめっきされる金 | |||
女性 | ベリリウム青銅、めっきされる金 | ||||
伸縮性がある接触 | ベリリウム青銅の金はめっきした | ||||
貝および他の金属部分 |
黄銅/めっきされるKovarの金 ステンレス鋼の不動態化 |
||||
絶縁体 | ガラスsintering/PTFE/PEI | ||||
密閉プロダクト漏出率 | ≤1.01325×10-3Pa·cm3/s |
オス・コネクタは容易な関係および切断のための滑らかな穴(SB)を備えている、限られた停止(LD)は挿入および回収の努力のある程度、およびピリオド(FD)を要求する大きい挿入および回収の努力を提供する。盲目の適切な適用では、1つの盾のコネクターは通常滑走の袖インターフェイスとして急な回復インターフェイスおよび他として示される。これは関係が切られるときことを同じ盾のコネクターで固定する弾丸のアダプターの残物保障する。ピリオド(FD)および限られた停止(LD)インターフェイスに別のカップリングがおよびそれぞれ減結合力ある。LDは通常PCBの取付けるか、または盲目の一致の適用に急なインターフェイスとしてFDは高い保持を要求するケーブルテレビ回線への接続のために主に使用されるが、選ばれる。2つの滑走インターフェイス、滑らかな穴(SB)およびキャッチャーのミット(CM)はスナップ式 インターフェイスと比較される減らされた関係を、可能にする。push-inインターフェイスは基準面と物理的に一直線に並ばない滑走の関係を作成し、軸および放射状のミスアラインメントを許可する。SBにおよびCMに同じ接着/解放状態力がある。但し、CMは通常盲目の適当な適用で盾構成として広い導入の小さな溝が捕獲を弾丸それを場所に導くために助けるので指定され。

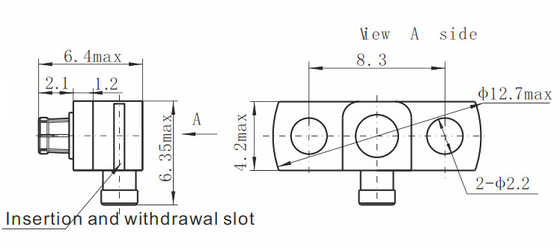

詳細図
適用:
*ネットワーク
* Satcom
*コンピュータ/LANs
*基地局
*屋外設備
*自動車
*結合するためにラインを跳びなさい
*基本施設
*レーダー、マイクロウェーブ
*テレコミュニケーション
*移動体通信
*器械使用
*ラジオ、TVの空気システム
プロダクトCataloge:
RFのアダプター |
同軸アダプターへの導波管 |
ガラスに金属の密閉シール |
J30Jシリーズ コネクター |
マイクロウェーブ ロータリージョイント |
RFのケーブル会議 |
SMA/SSMA RFのコネクター |
SMP/SSMP RFのコネクター |
MCX/MMCX RFのコネクター |
TNC RFのコネクター |
NのタイプRFのコネクター |
BNC RF ConnectorMillimeterの波のコネクター(2.4mm、2.92mm) |
包装の細部:
*標準的な輸出カートン
*顧客の要求に従って…
注:
私達は10,000のタイプのSMPMのコネクターにあなたが使用しているコネクターがなかったり、あなたの細部との私達に連絡すれば、持っている。
