11.9GHz～18GHz WR62 BJ140 SMAメス直角導波管-同軸アダプタ SMA/BJ140-KF
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 製品名: | WR62 コアキシャルアダプターへの波導体 | 材料: | 真鍮 |
|---|---|---|---|
| 周波数範囲: | 11.9~18GHz | コネクタ: | SMA |
| VSWR: | 1.30 | インピーダンス: | 50オーム |
| 導波管のサイズ: | WR62,BJ140 | ボディスタイル: | 直角 |
| ハイライト: | WR62導波管-SMAアダプタ,11.9-18GHz導波管同軸アダプタ,BJ140直角SMAアダプタ |
||
WR62 BJ140 SMAメス導波管-同軸アダプター 11.9GHz～18GHz
の周波数導波管-同軸アダプターで処理されます Elite Electronic （ELT）は5.4GHz-110GHzをカバーします。高い信頼性、小型、優れた性能を備えており、マイクロ波測定およびミリ波機器で広く使用されています。導波管には標準的な矩形導波管と二重リッジ導波管があり、非標準導波管はユーザーの要件に応じてカスタマイズできます。同軸端接続インターフェースにはN、TNC、SMA、SMP、3.5mm、K（2.92mm）、2.4mm、1.85mm、1.0mm、マイクロストリップが含まれます。導波管-同軸アダプターは、インターフェースの向きから、エンドラッチとライトアングルラッチの2種類に分けられます。その中でも、RAラッチタイプは高電力構造としても使用できます。
の仕様SMA/BJ140-KF：
| 製品名 | WR62 導波管-SMA同軸アダプター |
| 型番 | SMA/BJ140-KF |
| 同軸タイプ | SMA |
| 導波管サイズ | WR62 |
| ボディスタイル | ライトアングル |
| 周波数範囲 | 11.9-18GHz |
| インピーダンス | 50 オーム |
| VSWR | 1.30 |
利点:
-当社の導波管アダプターは、高い信頼性、小型、優れた性能などを備えており、マイクロ波測定やミリ波デバイスなどで広く採用されています。
型番の概略図 SMA/BJ140-KF：

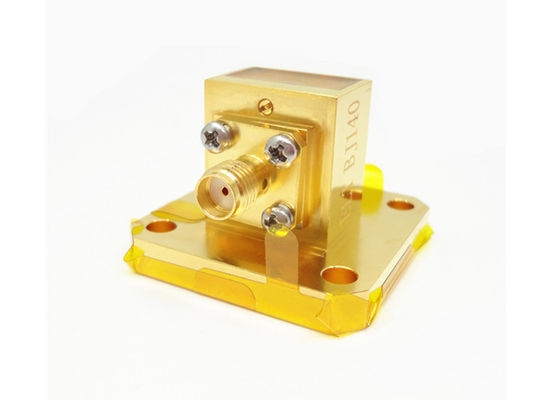

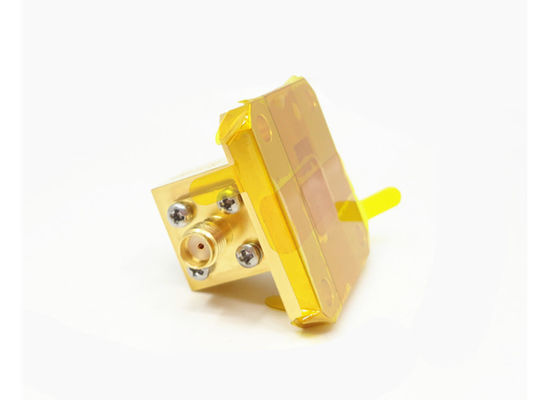

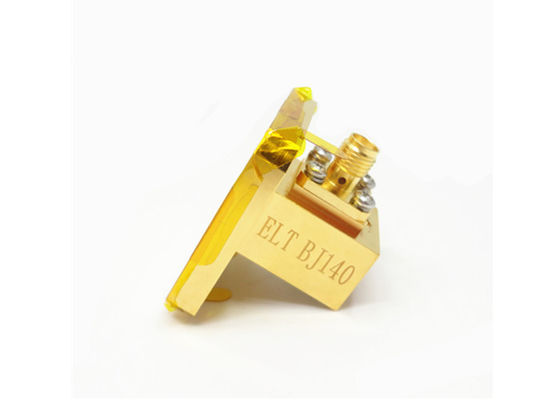

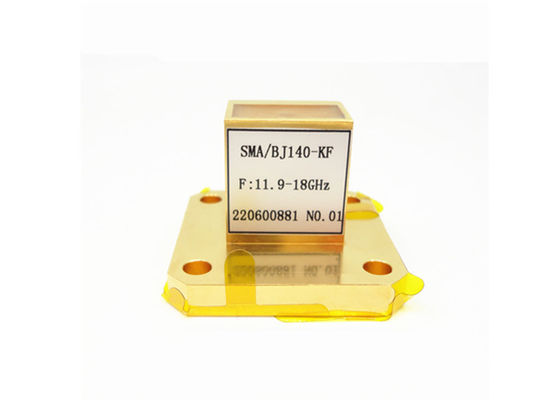

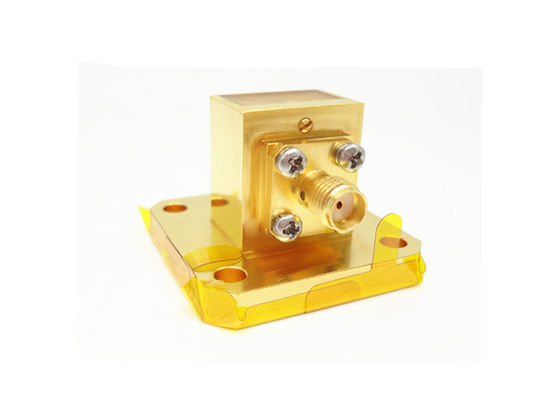

の画像WR62 BJ140からSMAメス導波管-同軸アダプター SMA/BJ140-KF:
のリスト導波管-SMA同軸アダプター:
| 型番 | 説明 | 備考 |
| SMA/BJ100-KFE2 | WR90(BJ100)からSMAメスエンドラッチアダプター | BJ100=WR90 |
| SMA/BJ100-KF6 | WR90(BJ100)からSMAオスライトアングルアダプター | |
| SMA/BJ120-KFE | WR75(BJ120)からSMAメスエンドラッチアダプター | BJ120=WR75 |
| SMA/BJ120-KF6 | WR75(BJ120)からSMAメスライトアングルアダプター | |
| SMA/BJ140-KFE | WR62(BJ140)からSMAメスエンドラッチアダプター | BJ140=WR62 |
| SMA/BJ140-KF15 | WR62(BJ140)からSMAメスライトアングルアダプター | |
| SMA/BJ180-KFE5 | WR51(BJ180)からSMAメスエンドラッチアダプター | BJ180=WR51 |
| SMA/BJ180-KF2 | WR51(BJ180)からSMAメスライトアングルアダプター |
導波管規格の相互参照
| 中国規格 | 国際規格 | 周波数範囲（GHz） |
| BJ84 | WR112 | 6.57～9.99 |
| BJ100 | WR90 | 8.20～12.5 |
| BJ120 | WR75 | 9.84～15.0 |
| BJ140 | WR62 | 11.9～18.0 |
| BJ180 | WR51 | 14.5～22.0 |
| BJ220 | WR42 | 17.6～26.7 |
| BJ260 | WR34 | 21.7～33.0 |
| BJ320 | WR28 | 26.5～40.0 |
| BJ400 | WR22 | 32.9～50.1 |
| BJ500 | WR19 | 39.2～59.6 |
| BJ620 | WR15 | 49.8～75.8 |
| BJ740 | WR12 | 60～90 |
| BJ900 | WR10 | 74～110 |
Waveguide to Coax Adapter-ELT 2024.pdf
注意:
当社では1,000種類以上の導波管-同軸アダプターをご用意しております。お探しのものがみつからない場合は、詳細をお知らせの上、お問い合わせください。ODM寸法も歓迎いたします。
