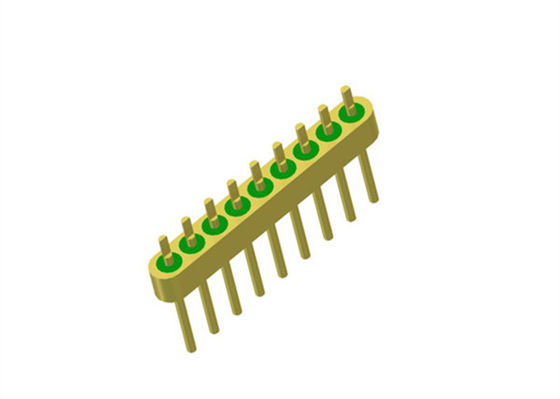

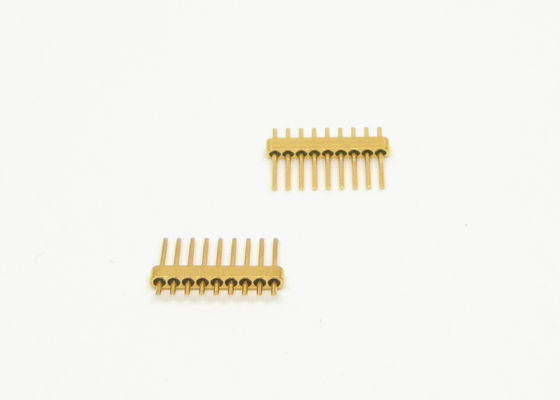

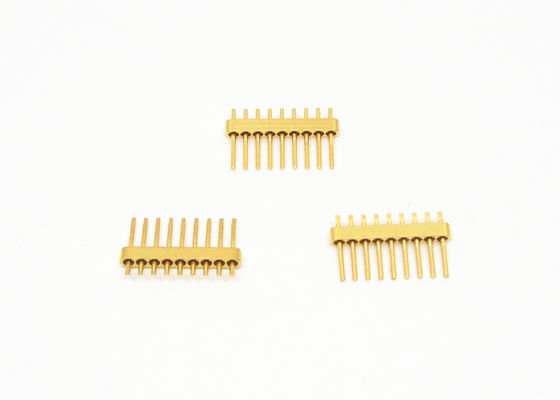

直径0.5mm ヘルメティック9ピンヘッダーコネクタ DC フィードスルー JMC-1682-JH
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| メッキ: | 金メッキ | ピン: | 9つのピン |
|---|---|---|---|
| ピン材料: | Kovar 4J29 | ガラス材質: | 7052,7070、DM308 |
| エルメシティ: | <1.01325 x 10e-08 std.cc/s | 証明書: | ROHS ISO-9001-2015 |
| パッケージ: | マルチピンヘッダ | 差し迫り: | 直流 |
| ブランド名: | ELT(Elite) | ODM: | 要件に応じてカスタマイズできます |
| ハイライト: | 0.5mm 密閉式9ピン接続器,DC フィードスルー ガラスから金属のシールコネクタ,JMC-1682-JH 密閉型ヘッダ接続器 |
||
ボンディング面付き、直径0.5mm、9ピン、ハーメチックマルチピンヘッダー DCフィードスルー
仕様 JMC-1628-JH:
| 製品名 | ハーメチックマルチピンヘッダー |
| インピーダンス | DC |
| タイプ | 9ピン |
| 列 | 1列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール4J29 |
|
ガラス材質
ガラス色
|
7052または7070タイプまたはDM308
緑または白
|
| 周波数範囲 | / |
| VSWR | / |
| 耐電圧 | ≥100V |
|
気密性 漏れ率 |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | ≥1000MΩ |
| 動作温度 | -55℃~+125℃ |
紹介
ハーメチックガラス金属シール RF/DCフィードスルー /マルチピンヘッダー /コネクタ とも呼ばれますガラスインシュレータ。主に、ガスシール要件のあるモジュール間、モジュールとコンポーネント間でマイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率および低誘電正接のガラスを絶縁および支持材料として使用します。ハウジングと導体は、高温で焼結されたコバール合金で作られ、表面は金メッキされています。センターコンダクターには、金線ボンディング、はんだ付け、メーティングなどのさまざまな終端スタイルがあります。ガラスインシュレータは小型、軽量、気密性、高信頼性であり、近年エレクトロニクス製造業界で広く普及しています。
特徴:
-小型
-軽量
-気密性
-厳密な安定した品質と高信頼性
-内部導体：金線ボンディング、はんだ付け、メーティング方法を選択可能
応用:
エレクトロニクスパッケージ、衛星、レーダーなどの
航空宇宙、宇宙、自動車分野
で幅広く応用されています。SMA、ミリ波製品と組み合わせて使用できます。
利点:-1.27um金メッキ
-厳密な公差制御
-標準およびカスタムデザインを選択可能。
-高
コスト効率の高い製品とサービス
-標準サイズの在庫多数
| -カスタム製品の迅速な配送 | はんだ付けメーティングおよびボンディング選択 |
| 50Ω RFシングルピン JMシリーズ | はんだ付けメーティングおよびボンディング選択 |
| 50Ω RFシングルピン JM標準シリーズ | はんだ付けメーティングおよびボンディング選択 |
| 50Ω RFシングルピン JM非標準シリーズ | はんだ付けおよびボンディング選択 |
| DCシングルピン JKシリーズ | はんだ付けおよびボンディング選択 |
| DCシングルピン JK標準シリーズ | はんだ付けおよびボンディング選択 |
|
DCシングルピン JK非標準シリーズ
|
はんだ付けおよびネイルヘッドボンディング選択 |
| マルチピンヘッダー JMCシリーズ |
1〜9ピン、1〜3列選択可能 |
カスタム寸法
幅広い注意:当社は100,000種類以上のハーメチックガラス金属シールコネクタ
