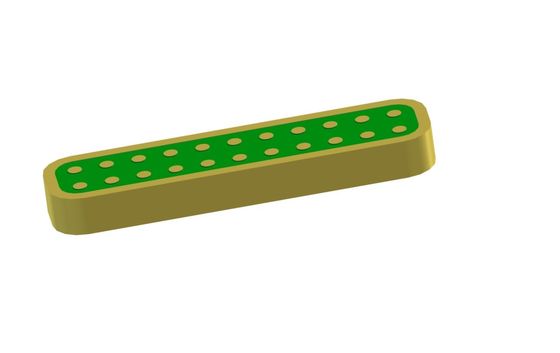

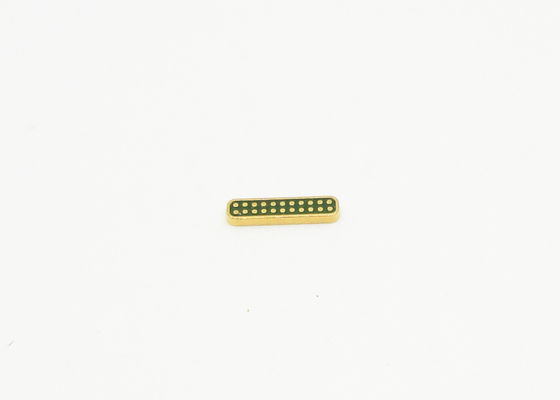

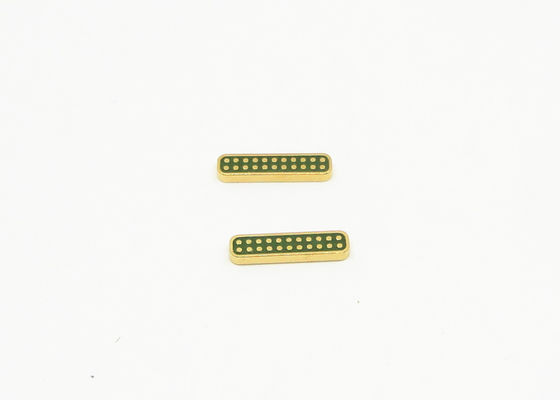

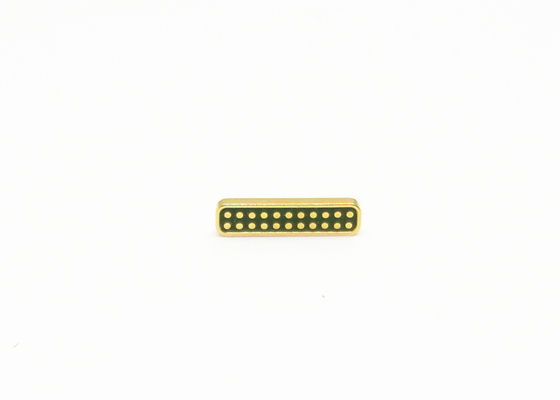

22ピン金メッキガラス-金属シールコネクタハーメチックDCフィードスルーJMC-1526
|
商品の詳細:
お支払配送条件:
|
詳細製品概要
| メッキ: | 金メッキ | ピン: | 22ピン |
|---|---|---|---|
| ピン材料: | Kovar 4J29 | ガラス材質: | 7052,7070、DM308 |
| エルメシティ: | <1.01325 x 10e-08 std.cc/s | 証明書: | ROHS ISO-9001-2015 |
| パッケージ: | マルチピンヘッダ | 差し迫り: | 直流 |
| ブランド名: | ELT(Elite) | ODM: | 要件に応じてカスタマイズできます |
| ハイライト: | 22ピン金メッキハーメチックコネクタ,ガラス-金属シールDCフィードスルー,JMC-1526ハーメチックシールコネクタ |
||
22ピン金メッキガラス金属製高真空多ピンヘッダー DCフィードスルー
仕様 JMC-1526:
| 製品名 | 高真空多ピンヘッダー |
| インピーダンス | DC |
| タイプ | 22ピン |
| 列 | 2列 |
| 色 | 金メッキ |
| ハウジングとピンの材質 | コバール4J29 |
|
ガラス材質
ガラス色
|
7052または7070タイプまたはDM308
緑または白
|
| 周波数範囲 | / |
| VSWR | / |
| 耐電圧 | ≥100V |
|
気密性 漏れ率 |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 絶縁抵抗 | ≥1000MΩ |
| 動作温度 | -65℃～+260℃ |
はじめに
高真空ガラス金属製高真空シール RF/DCフィードスルー /多ピンヘッダー /コネクタ とも呼ばれます ガラス絶縁体。主に、ガスシール要件のあるモジュール間、モジュールとコンポーネント間でマイクロ波信号、電力信号、制御信号を伝送するために使用されます。これらは、シールコンポーネントの中で最も重要なコンポーネントの1つです。
低誘電率および低誘電損失のガラスを絶縁および支持材料として使用します。ハウジングと導体は、高温で焼結されたコバール合金で作られ、表面は金メッキされています。センターコンダクターは、金線ボンディング、はんだ付け、嵌合などのさまざまな終端スタイルを備えています。ガラス絶縁体は小型、軽量、高真空、高信頼性であり、近年エレクトロニクス製造業界で広く普及しています。
特徴:
-小型
-軽量
-高真空
-安定した品質と高信頼性
-内部導体：金線ボンディング、はんだ付け、嵌合方法を選択可能
応用:
エレクトロニクスパッケージ、衛星、レーダー、その他の航空宇宙、航空宇宙、自動車分野での幅広い応用範囲。SMA、ミリ波製品と組み合わせて使用できます。
利点:
-1.27um金メッキ
-厳密な公差制御
-標準およびカスタムデザインを選択可能。
-高費用対効果の高い製品とサービス
-標準サイズの大量在庫
-カスタム製品の迅速な配送
製品リスト:
| 50Ω RFシングルピン JMシリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RFシングルピン JM標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| 50Ω RFシングルピン JM非標準シリーズ | はんだ付け、嵌合、ボンディングの選択肢 |
| DCシングルピン JKシリーズ | はんだ付けおよびボンディングの選択肢 |
| DCシングルピン JK標準シリーズ | はんだ付けおよびボンディングの選択肢 |
| DCシングルピン JK非標準シリーズ | はんだ付けおよびネイルヘッドボンディングの選択肢 |
|
多ピンヘッダー JMCシリーズ
|
1〜9ピン、1〜3列の選択肢 |
| カスタム寸法 |
幅広い範囲 |
注意:
当社は100,000種類以上の高真空ガラス金属製高真空シールコネクタを取り扱っています。使用中のコネクタが見つからない場合は、詳細をお知らせください。
